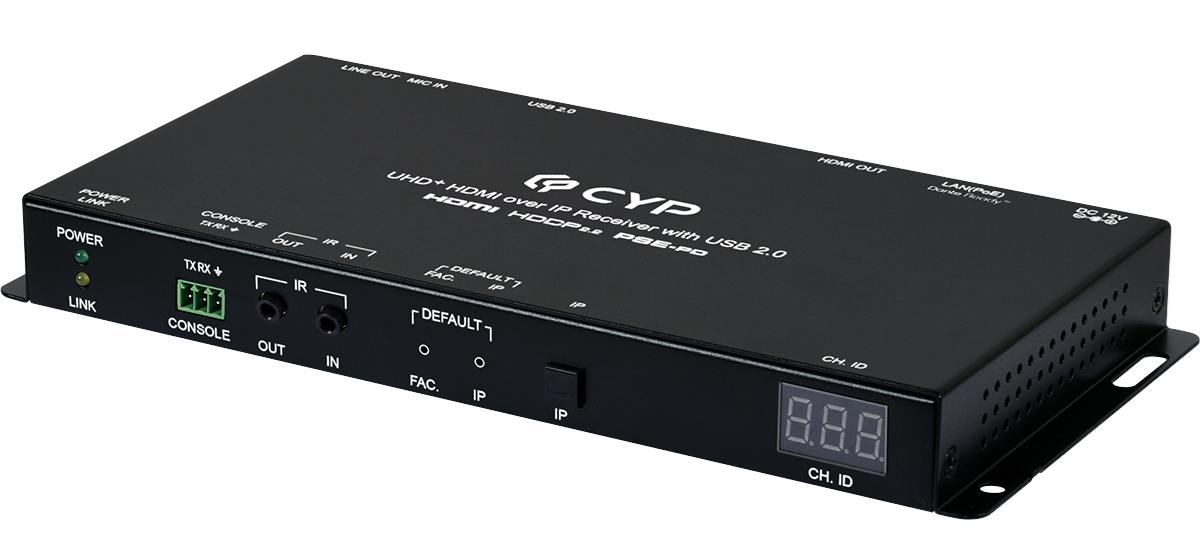

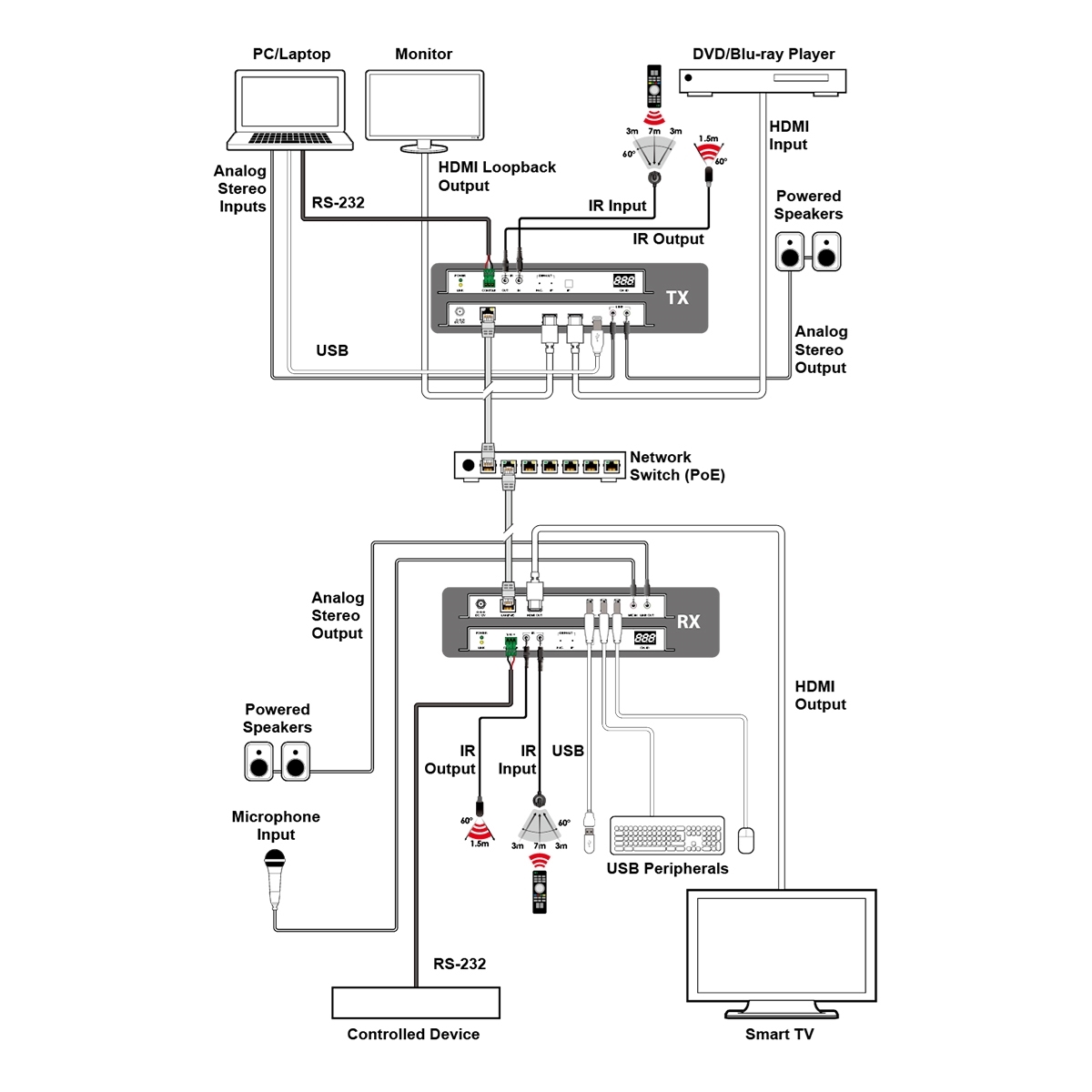

AVIP-A4601D-B1C – приемник сигналов HDMI и USB 2.0, а также питания PoE из витой пары. Поддерживает разрешения до 4K60 (8 бит), вложенное аудио LPCM. Интерфейс USB 2.0 позволяет передавать данные с внешнего накопителя и KVM-сигналы. Сквозная, двунаправленная передача сигналов ИК и RS-232. Соответствует требованиям HDCP 2.2. Дистанция приема по одному кабелю витой пары – до 100 м. Управление осуществляется по RS-232, Telnet и IP (web-интерфейс и IP Master Controller). Работает в паре с передатчиком AVIP-A4601E-B1C.
- Поддерживает соединения Unicast (один-одному) и Multicast (один-многим)
- Unicast. При подключении нескольких передатчиков к одному приемнику переключение между ними происходит через черное поле с задержкой 5,5 с (при одинаковом разрешении) и 6,5 с (при разных разрешениях)
- Multicast. При подключении нескольких передатчиков к одному приемнику переключение между ними происходит бесшовно с задержкой 2,5 с (при одинаковом разрешении) и 6,5 с (при разных разрешениях)
- Поддержка независимой раздельной маршрутизации аудио/видео и матрицы сигналов управления
- Дальность передачи сигнала в системе может быть дополнительно увеличена (до 100 м на сегмент) при использовании гигабитных сетевых коммутаторов. Это даёт возможность каскадировать систему без потери сигнала или возникновения задержки
- Поддерживает конвертацию IP в ИК и RS-232
- Поддержка PoE-PD (IEEE 802.3af)
- Управление устройством возможно через веб-интерфейс IP Master Controller, который заметно упрощает настройку масштабных систем
- Может работать как управляемый удалённо USB-хаб
- Удлинение многих аудиоформатов, включая 8-канальный LPCM и Bitstream
- Выход аналогового аудио поддерживает только 2-канальный LPCM
- Сигнал с аналогового линейного входа автоматически эмбеддируется в сигнал на выходе для потоковой передачи и может быть независимо направлен на любой приемник
- На корпусе есть отверстия для монтажа на поверхность

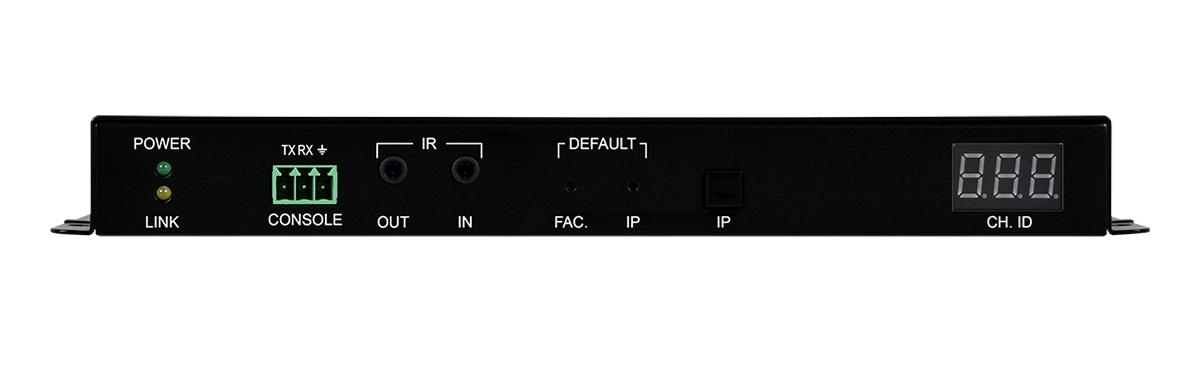

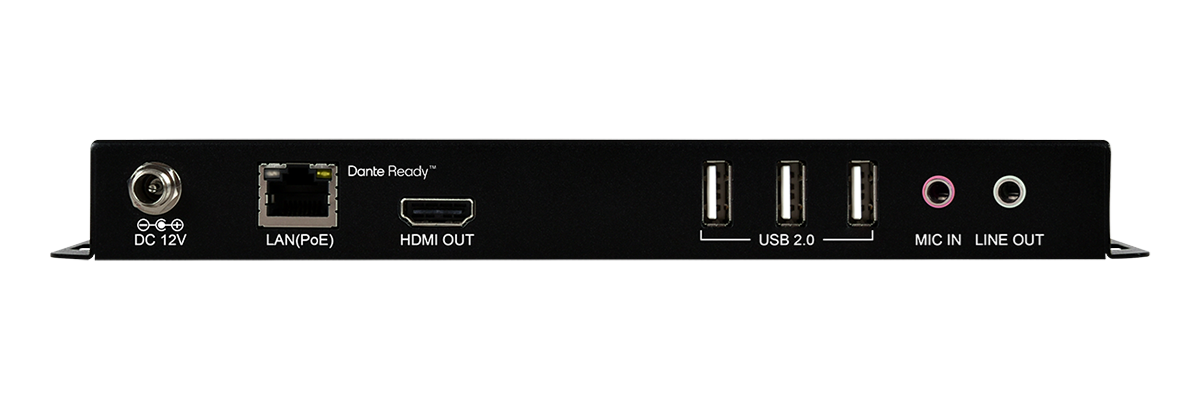

- Входы:
1 – Ethernet, разъем RJ45 (розетка)
1 – микрофонный: аудиомоно, разъем miniJack 3,5 мм (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Выходы:
1 – HDMI, тип A (розетка)
1 – линейный: аудиостерео (на активную акустику или усилитель), разъем miniJack 3,5 мм (розетка)
3 – USB 2.0, тип A (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Порты:
1 – RS-232, клеммный блок - Пропускная способность: 18 Гбит/с
- Максимальное разрешение: 4K, 60 Гц (4:4:4)
- Удлинение по витой паре: до 100 м
- Форматы аудио на аналоговом входе:
небалансный двухканальный (стерео)
уровень сигнала: 2 В RMS
импеданс: 10 кОм - Форматы аудио на аналоговом выходе:
небалансный одноканальный (моно)
20 Гц – 20 кГц (±1 кГц)
уровень сигнала: 2 В RMS
импеданс: 470 Ом - КНИ + шум: < −80 дБ (0 dBFS, 1 кГц, A-взвешенный)
отношение сигнал/шум: > 80 дБ (0 dBFS)
перекрестная помеха: < −80 дБ (10 кГц) - Максимальная длина линии HDMI:
720p60: 15 м
1080p60: 10 м
4K30 (8 бит), 4K60 (4:2:0, 8 бит): 5 м
1080p120, 4K60 (4:4:4, 8 бит), 4K60 (4:2:0, 10/12 бит HDR): 3 м - Удлинение по витой паре: 100 м
- LPCM
- Частота дискретизации аудио: 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц
- Число каналов: до 8
- Эксплуатационные характеристики:
Скорость передачи данных последовательного интерфейса: до 115200 бит/с
Несущая частота ИК-сигналов: 30–50 кГц (30–60 кГц в идеальных условиях) - Защита от электростатических разрядов:
±8 кВ (воздушный разряд)
±4 кВ (контактный разряд) - Материал корпуса: сталь
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+50 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 12 В, 3 А или PoE
- Потребляемая мощность: 17,68 Вт
- Габаритные размеры (ШxГxВ): 231,5 x 120 x 25 мм
- Масса: 0,66 кг
