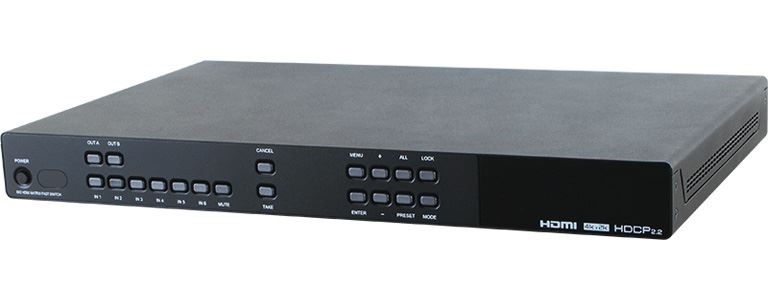

CDPS-UA6H2HFS – матричный коммутатор 6×2 сигналов HDMI разрешением 3840x2160p/30, 4096x2160p/24 (YUV 4:2:0 – 4096x2160p/60) 3D с HDCP 2.2. HDCP поддерживает как стандартный режим работы, так и совместимый с устройствами Apple. Коммутирует 6 входов на 2 выхода в произвольной комбинации. Дополнительно имеет 2 оптических выхода S/PDIF (TOSLINK). В режимах работы «мультивьювер» и «картинка-в-картинке» не поддерживаются источники сигналов 4K и 3D. Управление по локальной сети 10/100BaseT, RS-232, ИК, Telnet/web-интерфейс.
- Работает с сигналами HDMI 4Kx2K или 1080p с Deep Color до 30 бит, 3D и HDCP 2.2, совместим с DVI
- Коммутация с 6 входов на 2 экрана по отдельности или в мультиоконном режиме (сигналы до 1080p)
- Использует технологию быстрой коммутации
- В режиме предварительного просмотра прибор работает как коммутатор (один сигнал на 2-х выходах HDMI одновременно), в этом случае сигналы 4K и 3D не поддерживаются
- Функция предпросмотра: View All — режим «мультивьювер» (1 основной сигнал и 5 второстепенных); PiP — «картинка-в-картинке» (1 основной сигнал и 1 дополнительный)
- Сквозная передача 3DTV
- Поддерживает разрешения HDTV до 4Kx2K (3840×2160 при 24/25/30 Гц и 4096×2160 при 30 Гц)
- Деэмбеддирование аудио из HDMI, вывод на оптический выход TOSLINK (до 192 кГц)
- Блок EDID: индивидуальный или общий
- Кодеки аудио LPCM 2/5.1/7.1CH, Dolby Digital 2~5.1CH, DTS 2~5.1CH (сквозная передача), Dolby TrueHD и DTS-HD Master Audio
- Два режима поддержки HDCP, стандартный и совместимый с устройствами производства Apple
- При использовании переходников возможна коммутация сигналов DVI (Deep Color и цветовое пространство YCbCr 422/444 не поддерживаются)

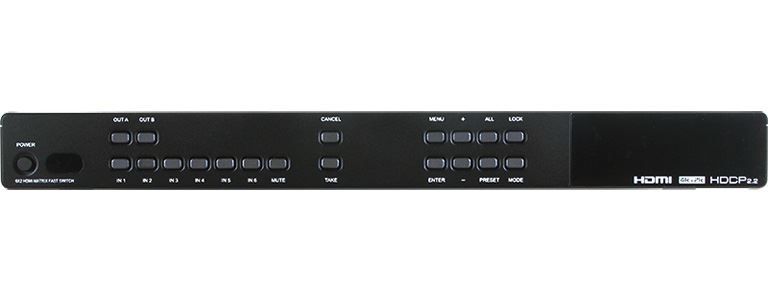

- Управление с передней панели кнопками, с помощью ИК-пульта ДУ, через RS-232 и Ethernet (Telnet/web-интерфейс)
- 6 вариантов предустановок маршрутизации сигналов
- Экранное меню (OSD) на выходе B в режиме предпросмотра
- Корпус для установки в 19″ стойку (1U)
Сфера применения
- Домашние кинотеатры, консоли и ПК
- Шоурумы
- Лекционные залы и аудитории
- Рекламные инсталляции
- Информационные стенды

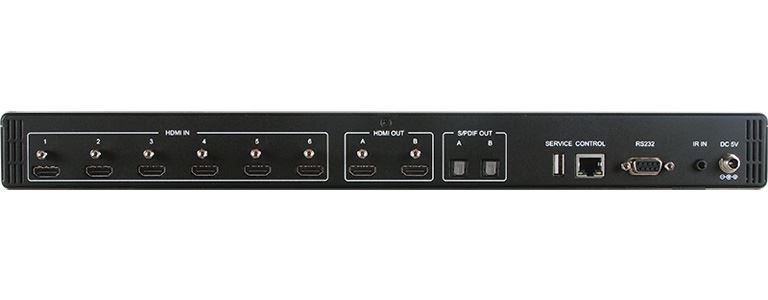

Входы
- 6 – HDMI, тип A (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
Выходы
- 2 – HDMI, тип A ( розетка)
- 2 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
Порты
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (розетка)
- 1 – USB (сервисный), тип A (розетка)
Полоса пропускания: 300 МГц
Пропускная способность: 9 Гбит/с
Максимальное разрешение: 4K, 60 Гц
Спецификации HDCP: 2.2
Скорость передачи данных последовательного интерфейса: до 115200 бит/с
Несущая частота ИК-сигналов: 30–50 кГц
Материал корпуса: металл
Цвет корпуса: черный
Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)
Диапазон рабочих температур: 0…+40 °C
Диапазон температур хранения: −20…+60 °C
Относительная влажность воздуха: 20…90 % (без конденсации)
Питание: 5 В, 2,6 А
Потребляемая мощность: 11,44 Вт
Габаритные размеры (ШxГxВ): 483 x 274 x 49 мм
Масса: 1,892 кг
