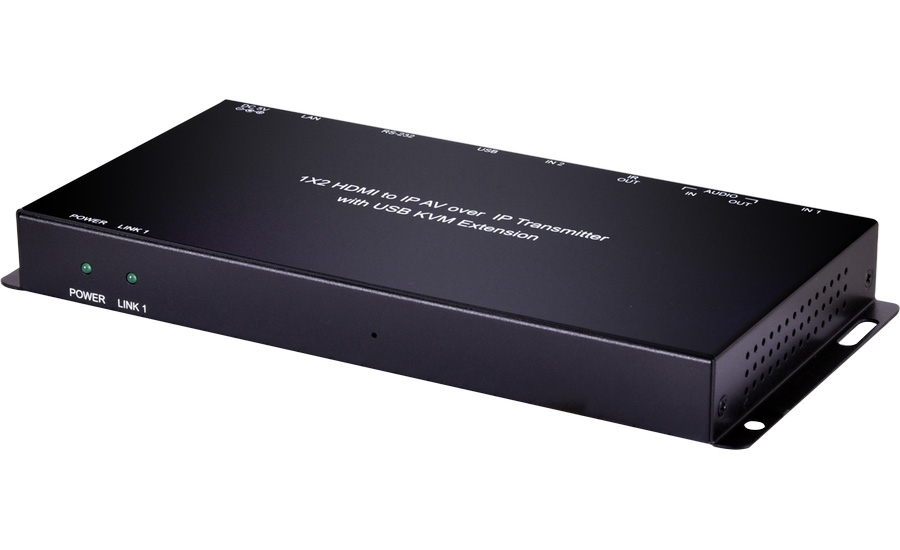

CH-352TX – передатчик KVM-сигналов сигналов 2 х HDMI 1.4 разрешением до 1080p (1920×1200) с поддержкой HDCP 1.4 и EDID, двунаправленных сигналов аудиостерео (2х miniJack 3,5 мм), сигналов USB и RS-232 (D-Sub-9), приемник возвратных сигналов управления ИК (miniJack 3,5 мм) по сети Ethernet 1000BaseT. Канал аудио использует первый вход HDMI. Рекомендуется использовать гигабитный коммутатор Ethernet с включенной функцией IGMP snooping. Расстояние передачи сигналов – до 100 метров. Прибор настраивается и управляется по IP (Telnet, web-интерфейс) или с помощью контроллера CDPS-CS7. Совместимый приемник: CH-352RX. Передатчик и приемник работают в режиме Unicast (точка – точка).
- Поддержка HDMI 1.4
- Поддержка HDCP 1.x
- Совместимость с DVI 1.0
- Два входа HDMI, сигнал с каждого передается на независимый AVoIP-приемник
- Передача видео, аудио и управляющего сигнала по TCP/IP в режиме Unicast (один-одному)
- Поддержка разрешений до 1080p60 и 1920×1200, 60 Гц
- Удлинение вложенного аудиосигнала разных форматов, в том числе 8-канального LPCM и Bitstream
- Эмбеддирование аналогового стереозвука с внешнего входа для первого входа HDMI
- Функция сквозной передача аналогового аудио от приемника к передатчику
- Подключение клавиатуры, мыши и внешних накопителей через USB
- Сквозная передача сигналов ИК и RS-232
- Сквозная передача внешнего EDID
- Дополнительный внутренний EDID
- Управление по web-интерфейсу и Telnet
- Расширенное управление и настройка с внешнего контроллера CDPS-CS7

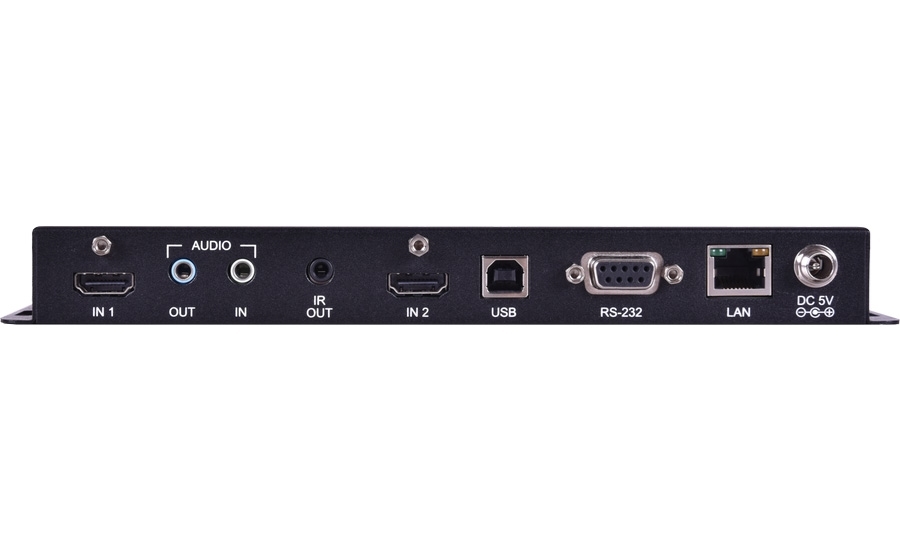

- Входы:
2 – HDMI, тип А (розетка)
1 – аудиостерео, разъем miniJack 3,5 мм (розетка) - Выходы:
1 – Ethernet, разъем RJ45 (розетка)
1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Порты:
1 – USB 2.0 (хост), тип B (розетка)
1 – RS-232, разъем D-Sub DE9 (розетка) - Пропускная способность: 6,75 Гбит/с (2,25 Гбит/с на канал)
- Максимальное разрешение:
1920×1200 (WUXGA)
1080p - Спецификации HDMI: 1.4
- Спецификации HDCP: 1.x
- Стандарты Ethernet: 1000Base-T
- Удлинение по витой паре: до 100 м
- Форматы аудио на аналоговом входе:
небалансное подключение
импеданс: 10 кОм
максимальный уровень: 2 В RMS - Форматы аудио на аналоговом выходе:
небалансный двухканальный (стерео)
20 Гц – 20 кГц
уровень сигнала: 2 В RMS
импеданс: 1 кОм - КНИ + шум: < −66 дБ (0 dBFS, 1 кГц, A-взвешенный)
отношение сигнал/шум: > 80 дБ (0 dBFS)
перекрестная помеха: < −60 дБ (10 кГц) - Частота дискретизации аудио: 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц
- Скорость передачи данных последовательного интерфейса: 115200 бит/с
- Несущая частота ИК-сигналов: 30–50 кГц (30–60 кГц в идеальных условиях)
- Управление: IP (Telnet, web-интерфейс), опциональный контроллер
- Защита от электростатических разрядов:
±8 кВ (воздушный разряд)
±4 кВ (контактный разряд) - Материал корпуса: сталь
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 5 В, 2,6 А
- Потребляемая мощность: 10,8 Вт
- Габаритные размеры (ШxГxВ): 231,5 x 120 x 25 мм
- Масса: 0,636 кг
