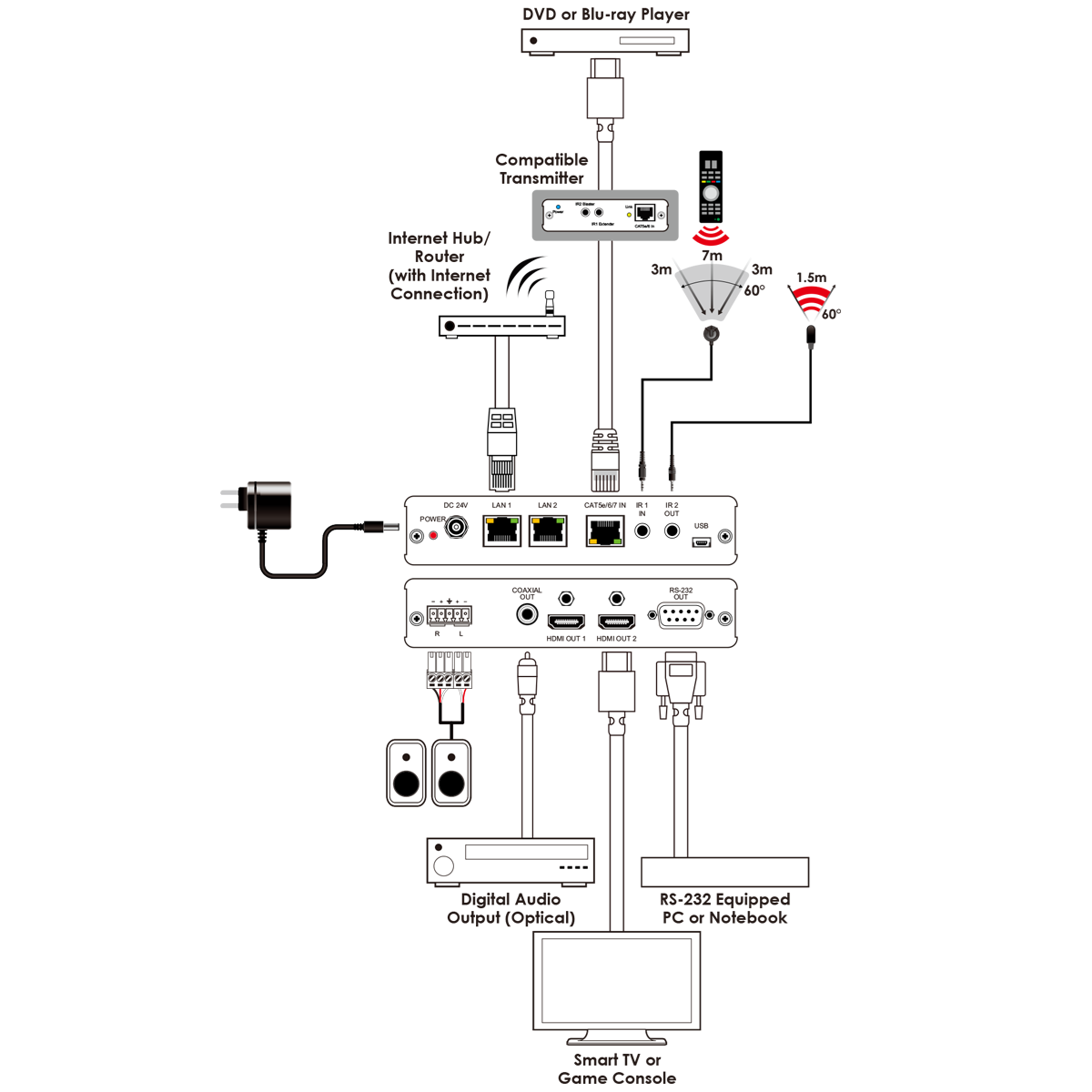

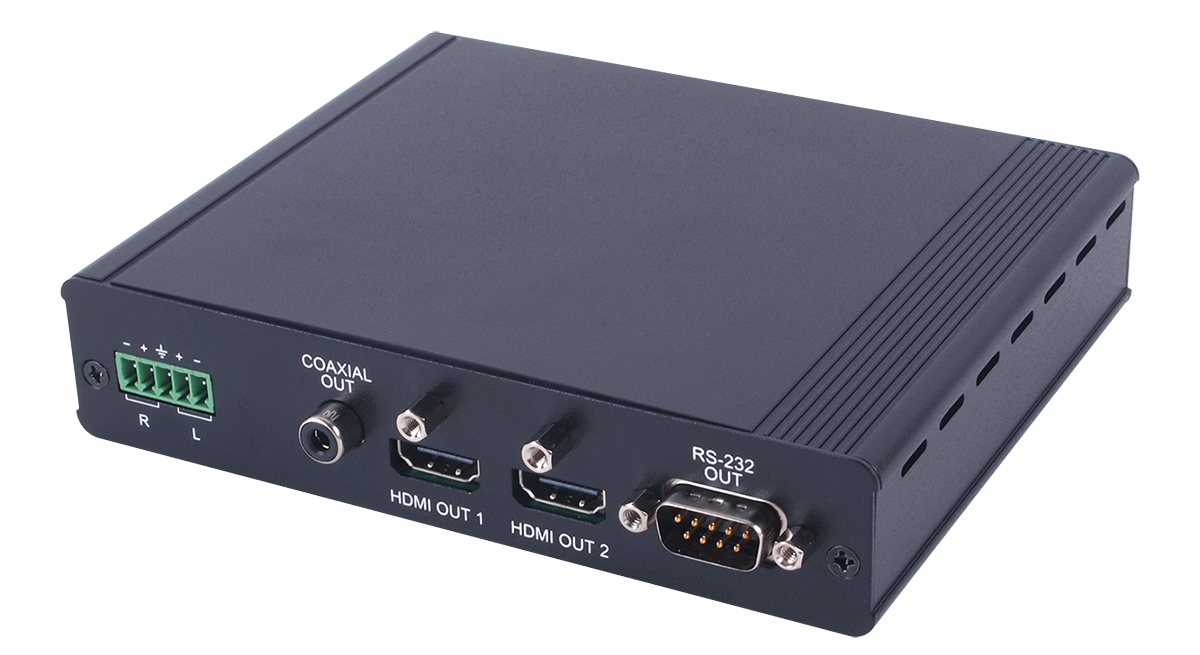

CH-526RX – приемник-распределитель 1:2 сигналов HDMI разрешением до 4Kx2K, аудио, Ethernet, двунаправленного интерфейса RS-232 и инфракрасного управления из витой пары. Выдает сигналы на два синхронизированных выхода HDMI, два Ethernet, один выход ИК и RS-232. Кроме того, выделенный из HDMI аудиосигнал подается на выходы аудио: балансного стерео и цифрового S/PDIF. Длина линии передачи по одному кабелю витой пары CAT5e, 6 или 7 до 100 м. Технология HDBaseT.
- Поддерживает полный спектр разрешений HDTV и компьютерной графики сигнала до 4Kx2K и WUXGA
- Расстояние передачи по одному кабелю витой пары CAT5e,6 или 7 — до 100 м
- Технология HDBaseT 5Play™: передача по одному кабелю витой пары сигналов видео и аудио высокой четкости, Ethernet, управления (ИК и RS-232) и питания
- Двунаправленная передача сигналов ИК и RS-232
- Двунаправленное питание PoC (Power over Cable) 24 В (от передатчика или к передатчику)
- Скорость передачи данных через Ethernet — до 100 Мбит/с (на 2 порта)
- Выход балансного стерео до 96 кГц (клеммный блок); на выходе цифрового аудио (RCA) и для аудиопотока HDMI поддерживается аудио до 192 кГц
Сфера применения
- Удлинение сигнала HDMI
- Распределение сигнала HDMI
- Лекционные залы
- Шоурумы
- Учебные аудитории
- Спецификации HDBaseT: 1.0

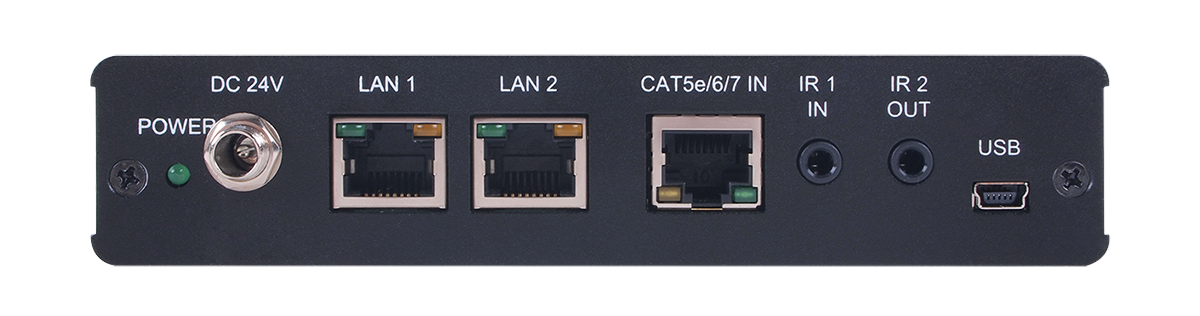

- Входы:
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)

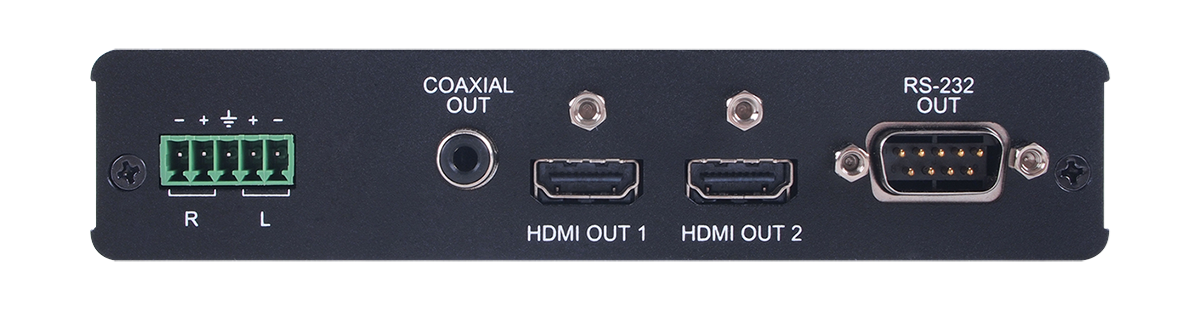

- Выходы:
- 2 – HDMI, тип A (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- 1 – балансное аудиостерео, клеммный блок
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты:
- 2 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (вилка)
- 1 – USB (сервисный), тип mini-B (розетка)
- Полоса пропускания: 300 МГц
- Пропускная способность: 9 Гбит/с
- Максимальное разрешение: 4K, 30 Гц
- Удлинение по витой паре: до 100 м
- Максимальная длина линии HDMI:
- 10 м — 1080p
- 5 м — 4K2K
- Скорость передачи по Ethernet: 100 Мбит/с
- Несущая частота ИК-сигналов: 30–50 кГц
- Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±6 кВ (контактный разряд)
- Индикация: питание
- Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 24 В, 1,25 А
- Потребляемая мощность: 12 Вт
- Габаритные размеры (ШxГxВ): 145 x 128 x 30 мм
- Масса: 0,394 кг
