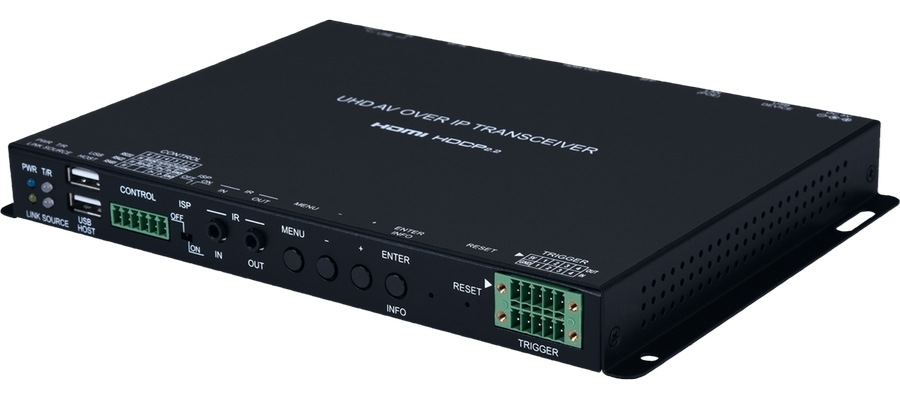

CH-U331TR – передатчик / приемник сигналов HDMI, DisplayPort разрешением до 4Kх2K/60 (YUV 4:2:0) с поддержкой технологий 3D, HDCP 1.4/2.2, EDID, а также двунаправленных сигналов стереоаудио, ИК, RS-232 и USB. Есть проходной выход HDMI. При работе по витой паре CAT5e (1000BaseT) с PoE расстояние передачи достигает 100 м, а по оптическому кабелю – от 300 до 2000 м в зависимости от типа оптического кабеля и SFP-модуля. Устройства может работать в режиме видеостены и поворачивать изображение на 0, 180, 270°. Управление осуществляется по RS-232, IP (web-интерфейс, Telnet). Для расширенных функций требуется специальный аппаратный контроллер CDPS-CS7.
- Поддержка HDMI 2.0
- Совместимость с HDCP 2.2 и 1.x
- KVM over IP удлинитель по витой паре или оптоволоконной линии (слот под модуль SPF+). Необходим управляемый сетевой коммутатор с поддержкой IGMP snooping, jumbo-кадров и multicast
- Удлиняет сигналы HDMI или DisplayPort (до 4K/30, 4:4:4 или 4K/60, YUV 4:2:0), аудио и USB 2.0, ИК и RS-232
- Расстояние передачи по витой паре достигает 100 м от точки до точки. При подключении через гигабитные сетевые коммутаторы дистанция может быть увеличена путем каскадирования

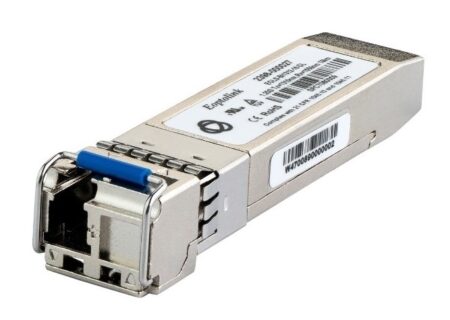

- Передача по ВОЛС доступна после установки опционального модуля SFP. Расстояние передачи зависит от типа оптоволоконного модуля и кабеля и составляет 300 м для MMF OM3, 550 м для MMF OM4, 2000 м для SMF
- Доступны одноадресный и многоадресный режимы. Многоадресный режим может использоваться для развертывания виртуальной матрицы или формирования видеостен путем подключения нескольких приемников. Для работы с этими функциями требуется контроллер CDPS-CS7
- В режиме видеостены доступны компенсация зазоров между дисплеями и их окантовки, поворот изображения на 0, 180, 270° и др.
- Входные разрешения до 4K, 60 Гц (4:2:0, 8 бит) и 4K, 30 Гц (4:4:4, 8 бит). Сигналы 4K, 50/60 Гц (4:2:0) автоматически конвертируются перед передачей в 4K, 25/30 Гц (RGB)
- Сквозная передача аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream по HDMI
- Аудио с аналогового линейного входа транслируется напрямую на аналоговый линейный выход и эмбеддируется в сигнал HDMI, когда прибор работает как передатчик
- Удлиняет USB-сигналы для компьютерной мыши, клавиатуры или накопителей
- Питается от внешнего блока питания или по PoE от совместимого Ethernet-коммутатора
- 8 триггерных входов для подключения сигнализации, датчиков дыма или газа, дверного замка и других подобных устройств. Не подходят для подключения кнопочной панели управления

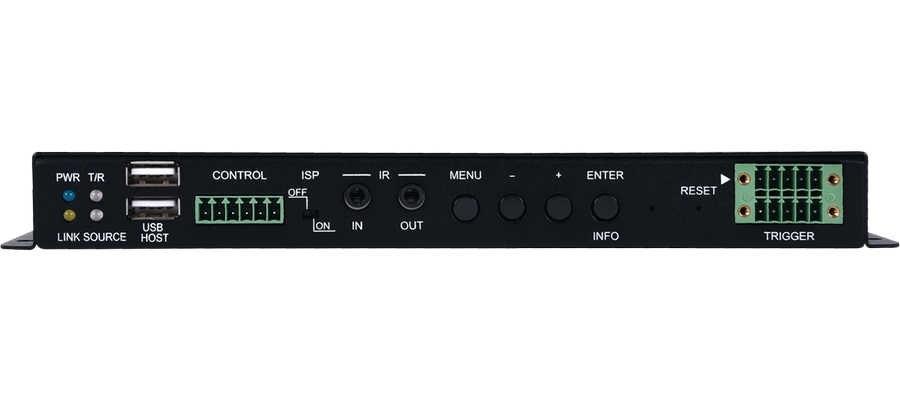

- Базовое управление кнопками на передней панели через экранное меню, по RS-232 и IP (web-интерфейс, Telnet), через блок «сухих» контактов
- Расширенное управление, например, формирование видеостен, доступно через опциональный контроллер CDPS-CS7

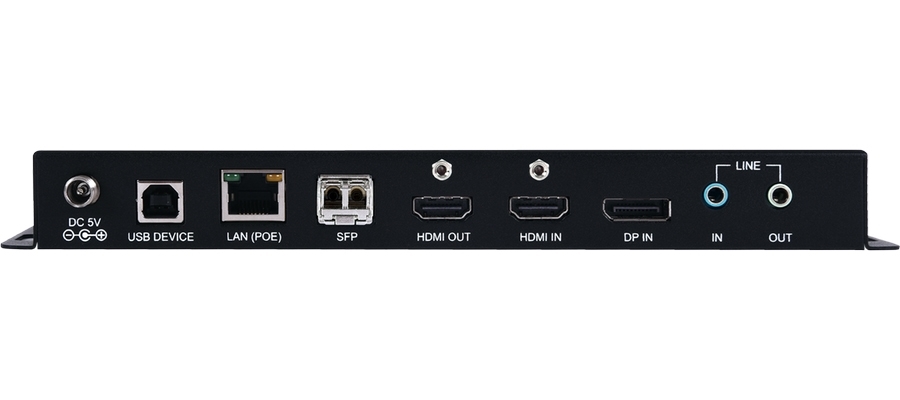

- Входы:
1 – HDMI, тип A (розетка)
1 – DisplayPort 20-pin (розетка)
1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)
8 – триггерный, клеммный блок - Выходы:
1 – HDMI, тип A (розетка)
1 – аудиостерео, разъем RJ45 (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Порты:
1 – Ethernet 1000BaseT, разъем RJ45 (розетка)
1 – RS-232, клеммный блок
1 – USB-хост, тип B (розетка)
2 – USB-периферия, тип A (розетка)
1 – слот для модуля SFP - Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
- Максимальное разрешение: 4K, 60 Гц
- Спецификации HDMI: 2.0
- Спецификации HDCP: 1.x, 2.2
- Удлинение по витой паре: до 100 м
- Удлинение по оптоволокну: до 2000 м
- Стандарты Ethernet: 1000Base-T
- Тип трансивера: SFP (MMF или SMF)
- Форматы аудио на аналоговом входе:
небалансное подключение
импеданс: 10 кОм
максимальный уровень: 2 В RMS - Форматы аудио на аналоговом выходе:
небалансное подключение
импеданс: 1 кОм
максимальный уровень: 2 В RMS
20 Гц – 20 кГц (±3 дБ) - Скорость передачи данных последовательного интерфейса: 115200 бит/с
- Несущая частота ИК-сигналов: 30–50 кГц (30–60 кГц в идеальных условиях)
- Защита от электростатических разрядов:
±8 кВ (воздушный разряд)
±4 кВ (контактный разряд) - Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −10…+40 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: PoE или 5 В, 4 А от внешнего блока питания
- Стандарты PoE: IEEE 802.3at / PoE+ (тип 2)
- Потребляемая мощность: 18,92 Вт
- Габаритные размеры (ШxГxВ): 231,5 x 167 x 25 мм
- Масса: 0,929 кг
