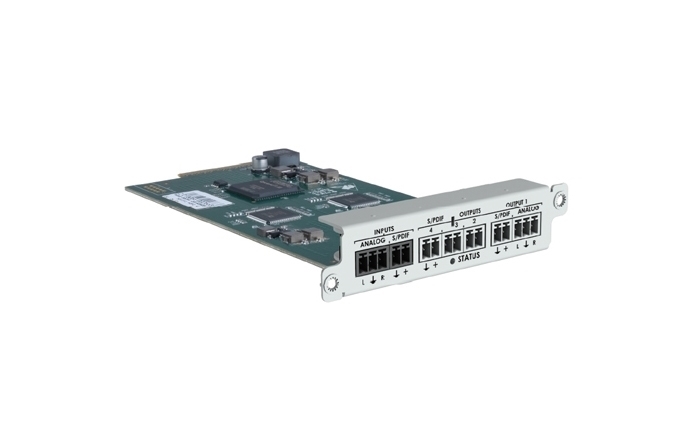

CM-AUD-2IN-4OUT4 – модуль с 1 входом и 4 выходами сигнала S/PDIF, а также 1 входом и 1 выходами небалансного аудио, обеспечивает эмбеддирование и деэмбеддирование аудио. Устройство совместимо только с шасси CORIOmaster C3-510-1001 и C3-540-1001.
- Подходит только для шасси CORIOmaster C3-540 и CORIOmaster mini C3-510
- Поддерживается приборами с микропрограммой управления версии M406 или новее
- Независимые входы аналогового и цифрового аудио
- Эмбеддирует полученный сигнал во все совместимые форматы (HDMI, SDI, HDBT и др.) или коммутирует на выходы модуля
- Вложенный звук сигналов SDI, HDMI, AV over IP может быть направлен на аналоговый или цифровой выход (1 на холст)
- Входы:
- 1 – цифровое аудио S/PDIF, клеммный блок
- 1 – аудиостерео, клеммный блок
- Выходы:
- 4 – цифровое аудио S/PDIF, клеммный блок
- 1 – аудиостерео, клеммный блок
Аналоговое аудио:
- Импеданс входной: 47 кОм
- Импеданс выходной: 100 Ом
- КНИ + шум:
- 0,011 % (A-взвешенный) — вход
- 0,016 % (A-взвешенный) — выход
- Диапазон воспроизводимых частот: 20 Гц – 20 кГц (−1 дБ)
- Частота дискретизации аудио: 48 кГц
Цифровое аудио:
- Частота дискретизации аудио: 48 кГц
- Волновое сопротивление: 75 Ом
- Уровень входного сигнала: 500 мВ от пика до пика номинально (мин 200 мВ, макс. 600 мВ)
- Уровень выходного сигнала: 500 мВ от пика до пика
