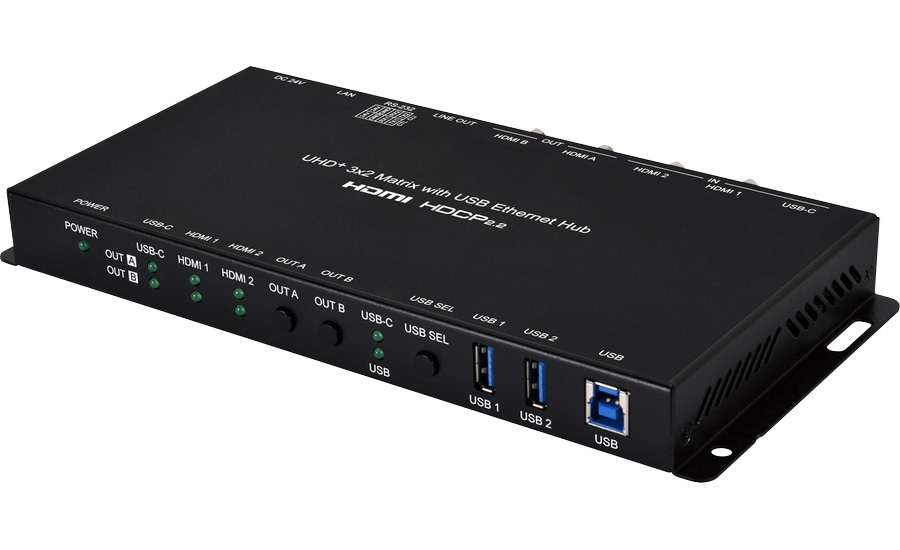

CPLUS-V32USBC – матричный коммутатор 3х2 сигналов HDMI (1 вход USB-C) с разрешением до 4K (4096×2160/60) с поддержкой технологий HDR, HDCP 1.x/2.2 и расширенным EDID, полоса пропускания 600 МГц. Устройство имеет USB – коммутатор с двумя высокоскоростными портами (Type-B и Type-C (USB-C)) и двумя портами устройств (Type-A). Коммутатор обеспечивает поддержку эмбеддированного аудио до 7.1, управление устройством осуществляется по RS-232 и IP (web-интерфейс и Telnet).
- Поддержка HDMI 2.0 и DVI 1.0
- Независимая коммутация HDMI-выходов
- Поддержка автоматической коммутации HDMI-выходов
- Поддержка Deep Color с глубиной цвета 12 бит для входных и выходных сигналов
- Поддержка HDR с глубиной цвета 10 и 12 бит для входных и выходных сигналов
- Сквозная передача сигнала аудиоформатов LPCM (до 8 каналов), Bitstream и HD Bitstream
- Понижающее масштабирование c 4К до 1080p на выходе HDMI
- Два режима работы порта USB-C: AV-режим передает видео разрешением 4К, 60 Гц и данные в формате USB 2.0; смешанный режим передает видео разрешением 4К, 30 Гц, данные по Ethernet и в формате USB 3.0
- Порт USB-C подает до 20 В, 3 А питания устройству, подключенному к аналоговому аудиовыходу (только для источников LPCM 2.0)
- Автоматизация передачи базовых сигналов (по RS-232, Ethernet или CEC)

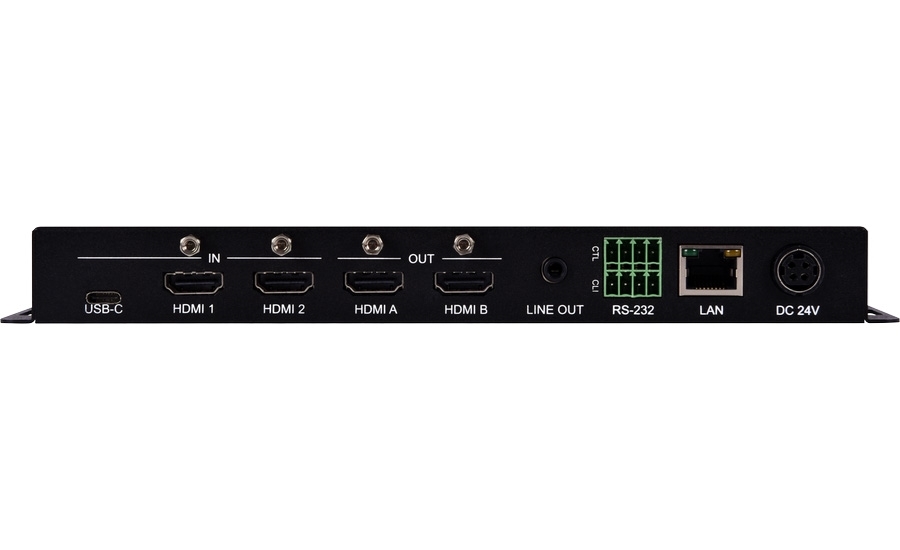

- Входы:
- 2 – HDMI, тип A (розетка)
- 1 – USB, тип C (розетка)
- Выходы:
- 2 – HDMI, тип А (розетка)
- 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
- Порты:
- 1 – витая пара, разъем RJ45 (розетка)
- 2 – RS-232, клеммный блок
- 2 – проходной: USB 3.0, тип А (розетка)
- 1 – проходной: USB 3.0, тип B (розетка)
- Пропускная способность:
- 18 Гбит/с для HDMI
- 21,6 Гбит/с для USB
- Максимальное разрешение: 4096×2160, 60 Гц
- Форматы аудио на аналоговом входе:
- небалансное подключение
- импеданс: 500 кОм
- максимальный уровень: 2 В RMS
- Спецификации HDMI: 2.0
- Спецификации HDCP: 1.4, 2.2
- Максимальная длина линии HDMI:
- 15 м (1080p, 8 бит)
- 10 м (1080p, 12 бит)
- 5 м (4К/30, 8 бит)
- 3 м (4К/60, 12 бит)
- Максимальная длина линии USB: 2 м
- Скорость передачи данных последовательного интерфейса:
- до 115200 бит/c
- до 19200 бит/с для управления прибором
- Диапазон воспроизводимых частот (аналоговое аудио): 20 Гц – 20 кГц (±0,5 дБ)
- КНИ + шум: < −84 дБ (0 dBFS, 1 кГц, A-взвешенный)
- Перекрестная помеха: < −76 дБ (10 кГц)
- Число каналов (цифровое аудио): 8
- Частота дискретизации аудио:
32, 44.1, 48, 88.2, 96, 176.4, 192 кГц - Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)
- Материал корпуса: сталь
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −40…+70 °C
- Относительная влажность воздуха: 10…90 % (без конденсации)
- Питание:
- 12 В, 2 А
- 20 В, 6 А
- PoE
- Потребляемая мощность:
- 15 Вт (12 В)
- 80 Вт (20 В)
- 20 Вт (PoE)
- Габаритные размеры (ШxГxВ): 190 x 116 x 27 мм
- Масса: 0,56 кг
