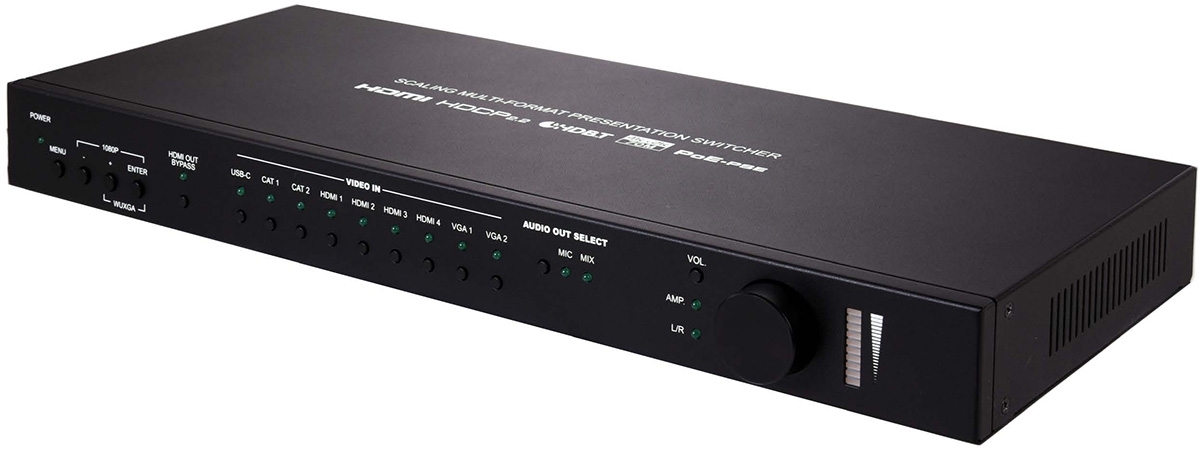

CSC-6030HB – масштабатор сигналов 4 х HDMI, 2 х HDBaseT, USB-C, 2 х VGA, микрофонного и 6 х стереоаудио в параллельные выходы HDMI и HDBaseT с PoH (Power over HDBaseT). Разрешение входов HDMI и USB-C до 4K/60 (4:4:4, 8 бит), а входа VGA – до WUXGA. Разрешение выхода HDBaseT поддерживается до 4096x2160p/60 (4:2:0, 8 бит), а HDMI – до 4096x2160p/60 (4:4:4). Имеется выход балансного стерео и усилитель мощности 2 х 20 Вт / 4 Ом. Имеется 8 триггерных входов и 2 реле. Команды управления RS-232 и двунаправленные ИК могут передаваться по HDBaseT к подсоединенным устройствам отображения. Полоса пропускания 600 МГц. Управление устройством осуществляется по IP (Telnet и Web-интерфейс) и RS-232.
- Поддержка HDMI 2.0
- Совместимость с HDCP 2.2 и 1.x
- 9 видеовходов: 1×USB-C, 2×HDBaseT, 4×HDMI, 2×VGA
- 2 зеркалированных видеовыхода: HDMI и HDBaseT. Коммутация и масштабирование всех входных сигналов на два выхода одновременно
- Разрешения до 4K UHD (18 Гбит/с, 4K,60 Гц, 4:4:4, 8 бит) для интерфейсов HDMI и USB-C
- Разрешения до 1080p60 и WUXGA (RB) для VGA
- Вход и выход HDBaseT поддерживают сигнал разрешением до 4K, 60 Гц (4:2:0, 8 бит) или 4K, 30 Гц (4:4:4, 8 бит). Цветовое пространство сигналов 4K, 60 Гц (4:4:4, 8 бит) или 4K, 10/12 бит автоматически конвертируется в поддерживаемый формат
- Поддержка Deep Color на входе и выходе с глубиной цвета до 12 бит (только сквозная передача)
- Поддержка HDR 10/12 бит на входе и выходе (только сквозная передача HDMI)
- Конвергенция HDBaseT: HD-видео и аудио, питание PoH (PsE для приемника или передатчика), Ethernet 100BaseT и сигналы управления (двунаправленный ИК, RS-232)
- Одновременная передача данных, видео-, и аудиосигнала по одному кабелю витой пары Cat.5e/6 на расстояние до 100 м для сигналов 1080p (8, 12 бит), до 70 м для 4K, до 100 м для всех сигналов по кабелю Cat.6a/7
- Сквозная передача вложенного аудио в различных форматах, в том числе LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
- Микширование аудио LPCM 2.0 из любого источника с сигналом микрофонного входа
- Подает (PsE) питание PoH (Power over HDBaseT) на совместимые приемники и передатчики (PD)
- Расширенное управление EDID и HDCP
- 8 триггерных входов для управления устройством или подключения оконной сигнализации, датчиков движения, дверного замка и др.
- 2 релейных выхода 0…24 В для управления шторами, занавесом, проекционным экраном или освещением

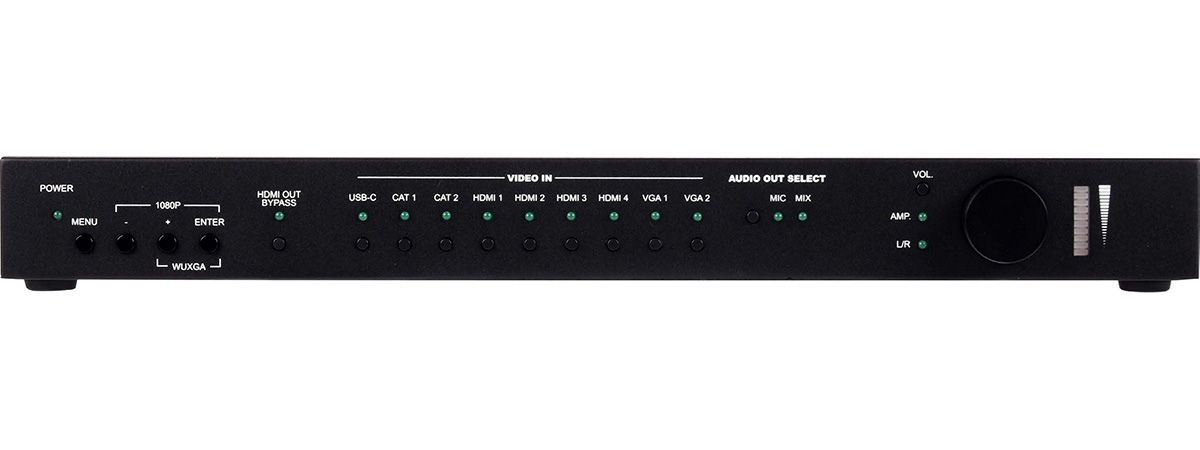

- Управляется через экранное меню кнопками на передней панели; по RS-232 и IP (по протоколу Telnet или через web-интерфейс), с помощью опциональной кнопочной панели (триггерные входы)

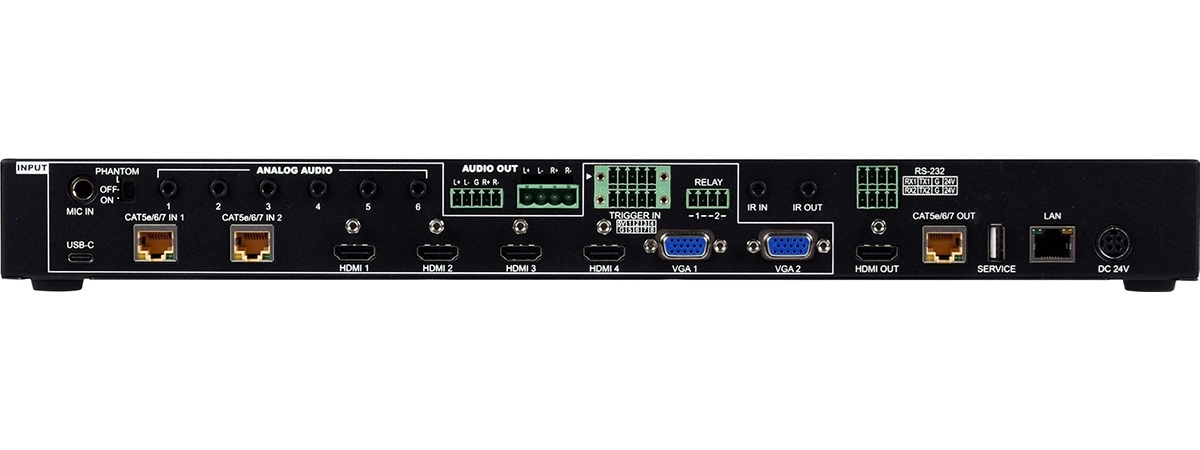

- Входы: 2 – витая пара HDBaseT, разъем RJ45 (розетка)
4 – HDMI, тип А (розетка)
2 – VGA, разъем D-Sub HD15 (розетка)
1 – USB-видео, тип C (розетка)
1 – микрофонный, разъем Jack 6,3 мм (розетка)
6 – аудиостерео, разъем miniJack 3,5 мм (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка)
8 – триггерный, клеммный блок - Выходы: 1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – HDMI, тип А (розетка)
1 – аудиостерео, клеммный блок
1 – усиленный, клеммный блок
2 – релейный, клеммный блок
1 – ИК, разъем miniJack 3,5 мм (розетка) - Порты: 1 – Ethernet, разъем RJ45 (розетка)
1 – RS-232, клеммный блок
1 – USB (сервисный), тип A (розетка) - Полоса пропускания: 600 МГц для HDMI
165 МГц для VGA - Пропускная способность: 18 Гбит/с для HDMI
10,2 Гбит/с для HDBaseT
21,6 Гбит/с для USB-C - Максимальное разрешение: 4K, 60 Гц
- Поддерживаемые разрешения:
HDMI, USB-C: до 4096×2160, 60 Гц
HDBaseT: до 4096×2160, 60 Гц (4:2:0, 8 бит) - Спецификации HDMI: 2.0
- Спецификации HDCP: 1.x, 2.2
- Частота дискретизации аудио: до 192 кГц
- Удлинение по витой паре: до 100 м
- Форматы аудио на аналоговом входе:
небалансное подключение
импеданс 10 кОм (стереовход), 6.8 кОм (микрофонный)
максимальный уровень 1 В RMS (стереовход), 50 В RMS (микрофонный) - Форматы аудио на аналоговом выходе:
балансное подключение
импеданс 499 Ом
максимальный уровень 4 В RMS
20 Гц – 20 кГц (± дБ) - Реле: 5 А при 0…24 В пост.
- Усилитель мощности:
Выходная мощность: 1×20 Вт — 4 Ом
Диапазон воспроизводимых частот: 20 Гц – 20 кГц (±3 дБ)
Отношение сигнал / шум: > 96 дБ (0 dBFS)
Перекрестная помеха: < −70 дБ (10 кГц) - Общие характеристики:
Скорость передачи данных последовательного интерфейса: до 115200 бит/с
Защита от электростатических разрядов: ±8 кВ (воздушный разряд)
±4 кВ (контактный разряд)
Несущая частота ИК-сигналов: 30–50 кГц (30–60 кГц в идеальных условиях)
Материал корпуса: сталь
Цвет корпуса: черный
Диапазон рабочих температур: 0…+40 °C
Диапазон температур хранения: −20…+60 °C
Относительная влажность воздуха: 20…90 % (без конденсации) - Питание: 24 В, 6,25 А
- Потребляемая мощность: 53,96 Вт
- Габаритные размеры (ШxГxВ): 432 x 174 x 43 мм
- Монтаж в 19″ стойкe: 1U
- Масса: 2,55 кг
