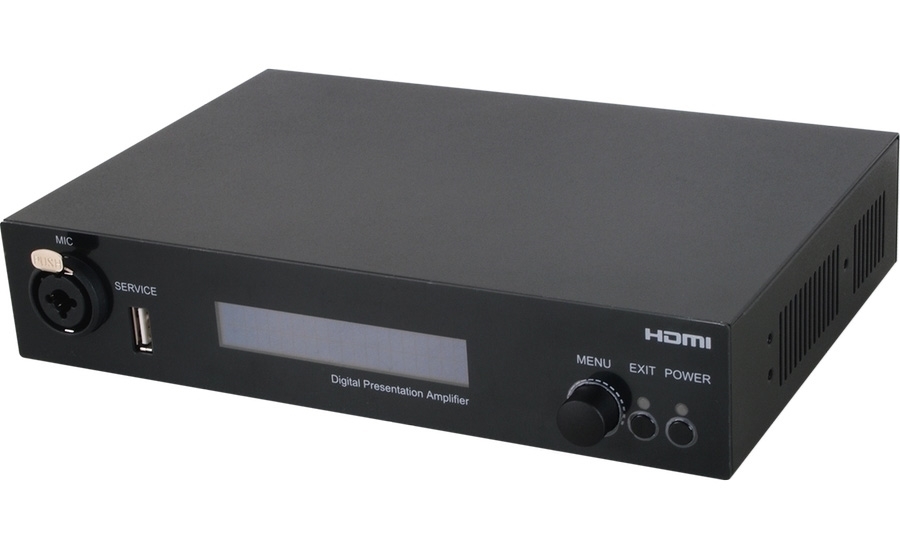

DCT-23 – зональный многофункциональный предусилитель с коммутацией видеосигналов интерфейса HDMI, предназначен для использования в конференц-залах для лекций, презентаций, объявлений. Усилитель работает с аналоговыми и цифровыми источниками сигнала. Подключение только активных акустических систем. Поддержка коммутации видео.
- Встроенный стереоусилитель с выходной мощностью 30 Вт на канал
- Поддержка цифро-аналогового и аналого-цифрового преобразования аудиосигнала
- Эмбеддирование / деэмбеддирование аудио в/из сигнала HDMI
- Поддержка входного аудиосигнала с частотой дискретизации до 96 кГц и выходного до 48 кГц
- Поддерживает сквозную передачу звука сигнала HDMI и видеосигнала HDMI
- Поддерживает широкий спектр разрешений видеосигнала от 480i до 1080p и от VGA до WUXGA

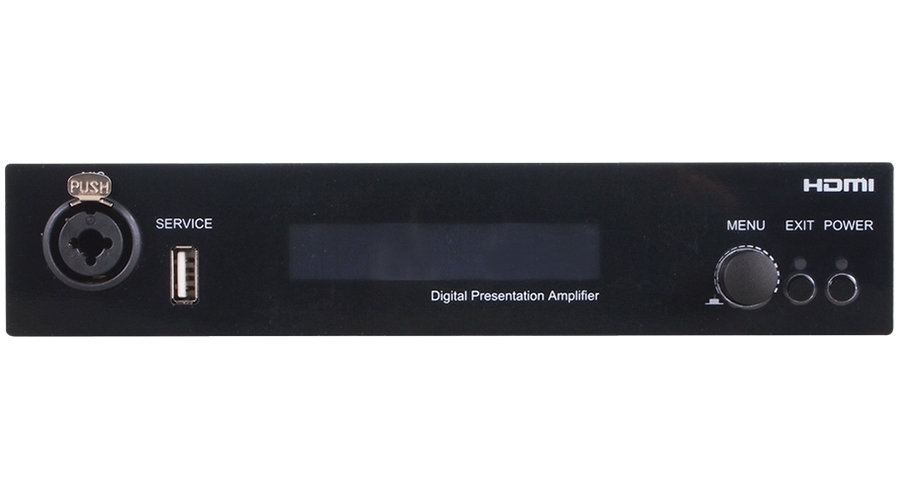

- Отдельный микрофонный вход (разъем XLR) на передней панели с независимой регулировкой громкости
- Звук с микрофонного входа может быть эмбеддирован в выходной видеосигнал
- Синхронизация аудиосигнала по цифровым и аналоговым выходам
- Возможность выбора фиксированного или переменного уровня выходного аналогового аудиосигнала
- Управление по ИК (с помощью пульта ДУ, имеется порт внешнего ИК-приемника), RS-232 и по IP (Telnet/web-интерфейс)
- Компактный корпус, простая эксплуатация
Сфера применения
- Публичные выступления, презентации
- Конференции, корпоративные собрания и совещания
- Домашние AV-системы
- Системы потолочных громкоговорителей
- Зональное усиление сигнала
- Входы:
- 2 – HDMI, тип А (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
- 1 – аудиостерео, разъемы 2xRCA (розетка)
- 1 – аудиостерео, разъем miniJack 3,5 мм (розетка)
- 1 – микрофонный, разъем XLR (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)

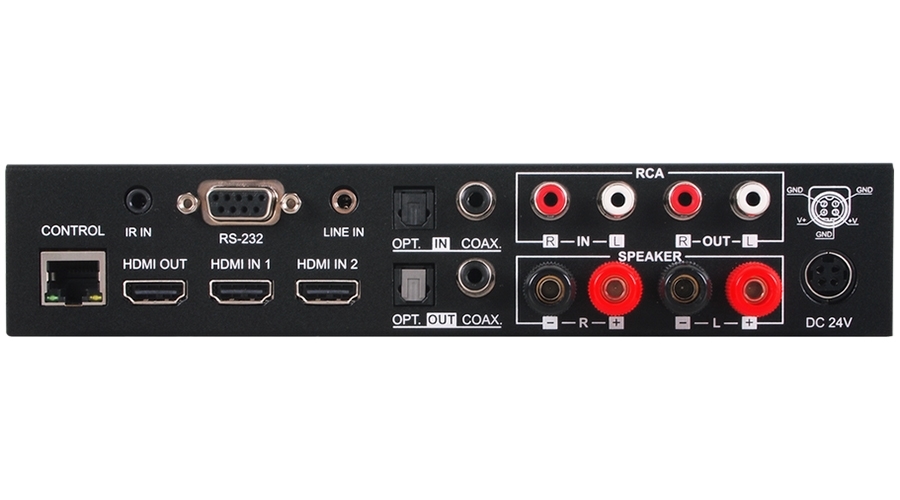

- Выходы:
- 1 – HDMI, тип A (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
- 1 – аудиостерео, разъемы 2xRCA (розетка)
- 1 – усиленный на громкоговорители, клеммный блок
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (розетка)
- 1 – USB (сервисный), тип A (розетка)
- Максимальное разрешение:
- 1080p
- 1920×1200 (WUXGA)
- Уровень аналогового аудиосигнала: 2 В от пика до пика (среднеквадратичное)
- Максимальная длина линии HDMI:
- 15 м — 1080p (12 бит)
- Выходная мощность: 2×30 Вт – 8 Ом
- Несущая частота ИК-сигналов: 38 кГц
- Форматы цифрового аудио: LPCM 2.0
- Индикация: OLED-дисплей, светодиодная (выкл. звука, питание)
- Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)
- Материал корпуса: алюминий
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Управление: кнопки: выбор коммутируемого входа, ИК-пульт ДУ, RS-232
- Питание: 24 В, 3,75 А
- Потребляемая мощность: 85,2 Вт
- Габаритные размеры (ШxГxВ): 215 x 172,5 x 46 мм
- Масса: 1,06 кг
