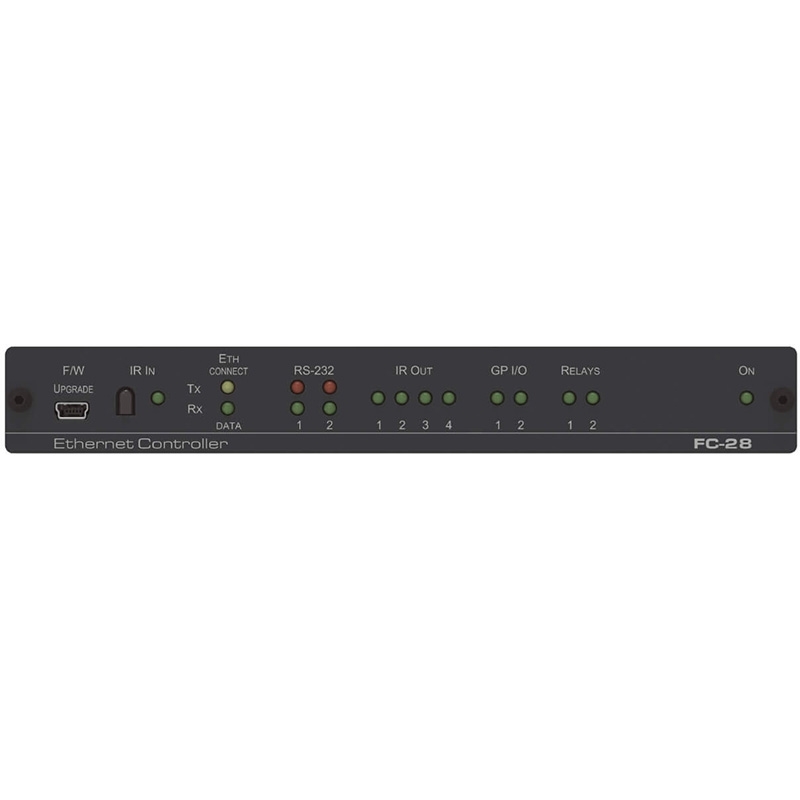

FC-28 – двунаправленный преобразователь RS-232 (RS-485), ИК, GPIO для передачи по Ethernet. Прибор позволяет управлять по локальной Ethernet-сети двумя устройствами с RS-232, 4-мя устройствами с ИК-портом. Имеются два порта GPIO и два релейных выхода, а также один ИК-датчик для записи команд управления в память. Для конфигурирования и управления используются встроенные web-страницы, для связи требуется один кабель витой пары. Поддерживает работу с программным обеспечением K-Touch. Простое обновление прошивки с помощью порта USB.
- Управление по кабелю от компьютера напрямую или через локальную сеть
- Два порта RS-232/485, 2 релейных выхода, 4 ИК-выхода и 2 порта GPI/O
- Реле для управления оснащением зала: опусканием-поднятием проекционного экрана, занавесом, шторами, жалюзи
- Порты ввода/вывода общего назначения для управления датчиками, дверными замками, регуляторами громкости и уровня освещения, диммерами
- Датчик для запоминания команд ИК-управления
- Удаленное управление по IP для 40 удаленных клиентов одновременно
- Питание PoE
- Простая установки и использование: подключение к Ethernet в режиме Plug&Play с автоматической IP-конфигурацией, один кабель для передачи данных и PoE
- Обновляемая прошивка (через порт mini-USB)

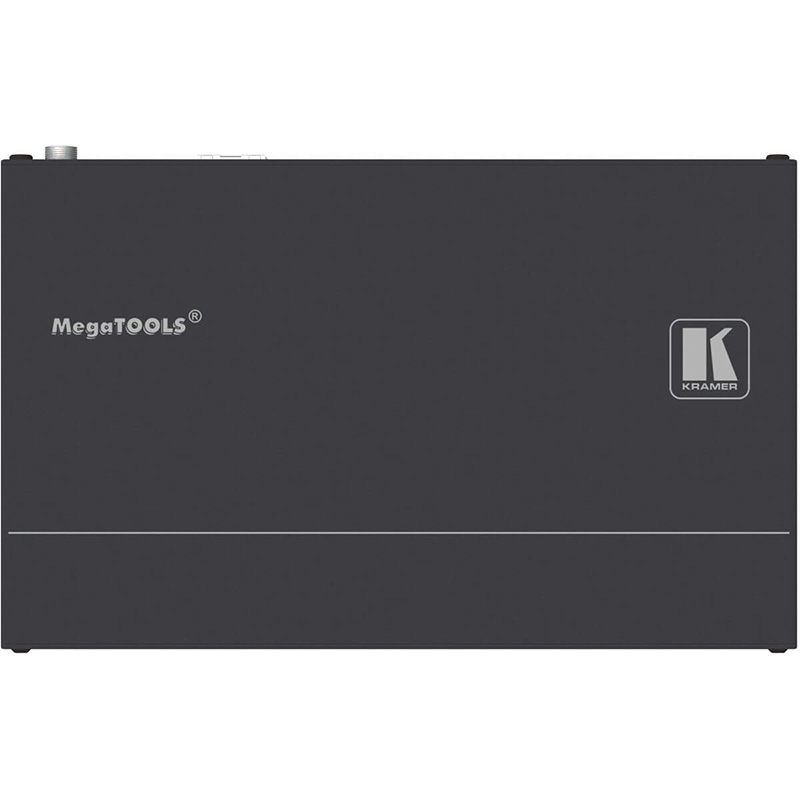

- Компактный корпус MegaTOOLS® (1/2 U по ширине), возможна установка в монтажную стойку с помощью опционального адаптера RK-T2B

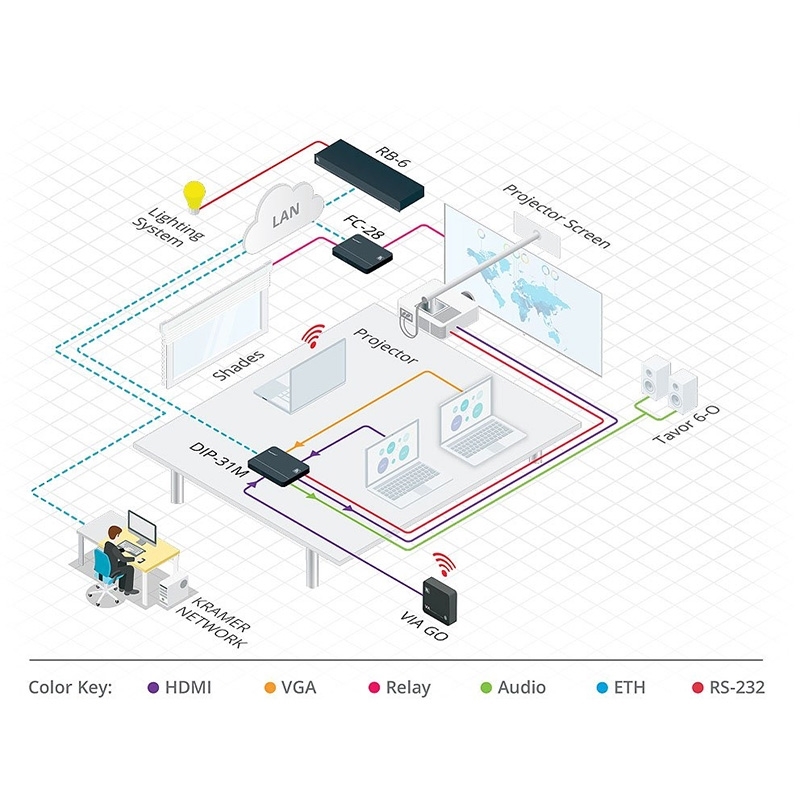

Сфера применения
- Удаленное управление по IP-устройствами с ИК-интерфейсом или RS-232
- IP-контроллер для системы управления на базе K-Touch
- Расширение системы управления на базе K-Config с помощью локальной сети

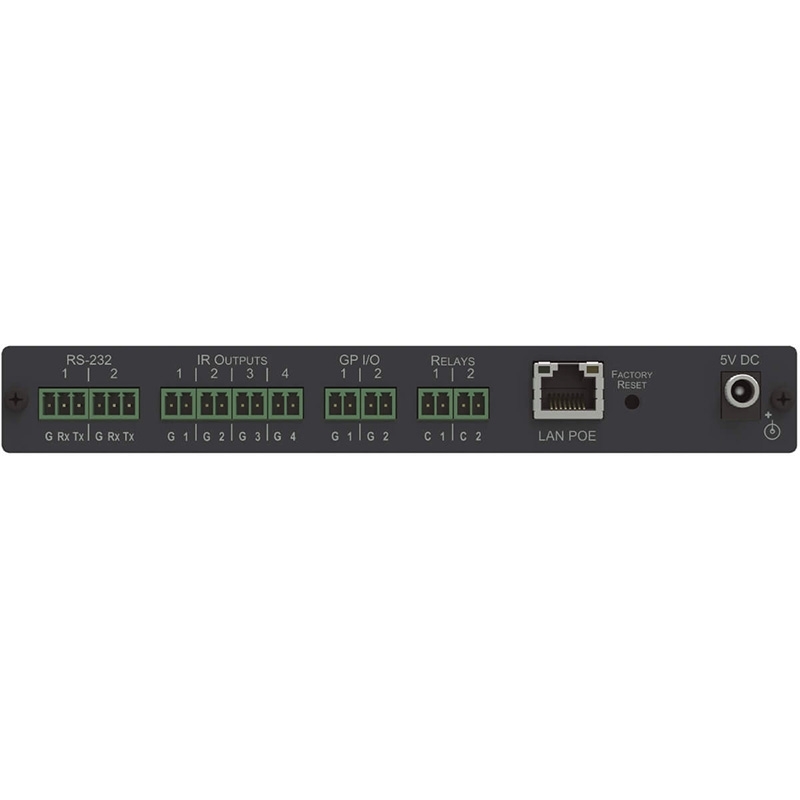

- Входы: 1 – фотодиод для приема ИК-сигнала
- Выходы:
- 4 – ИК, клеммный блок
- 2 – релейный, клеммный блок
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 2 – RS-232, клеммный блок
- 2 – GPI/O, клеммный блок
- 1 – USB (сервисный), тип mini-B (розетка)
- Скорость передачи данных последовательного интерфейса: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
- Длина ИК-кабеля: до 80 м
- Несущая частота ИК-сигналов:
- 20 кГц – 1,2 МГц излучение
- 20–60 кГц прием
- Пропускная способность: 150 кбит/с суммарно по всем портам
- Материал корпуса: алюминий
- Охлаждение: пассивное (конвекция)
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −40…+70 °C
- Относительная влажность воздуха: 10…90 % (без конденсации)
- Питание: PoE или 5 В, 230 мА от внешнего блока питания
- Габаритные размеры (ШxГxВ): 187,5 x 115 x 25,4 мм
- Размер корпуса: MegaTOOLS
- Монтаж в 19″ стойкe: опциональный адаптер
- Масса: 0,45 кг
