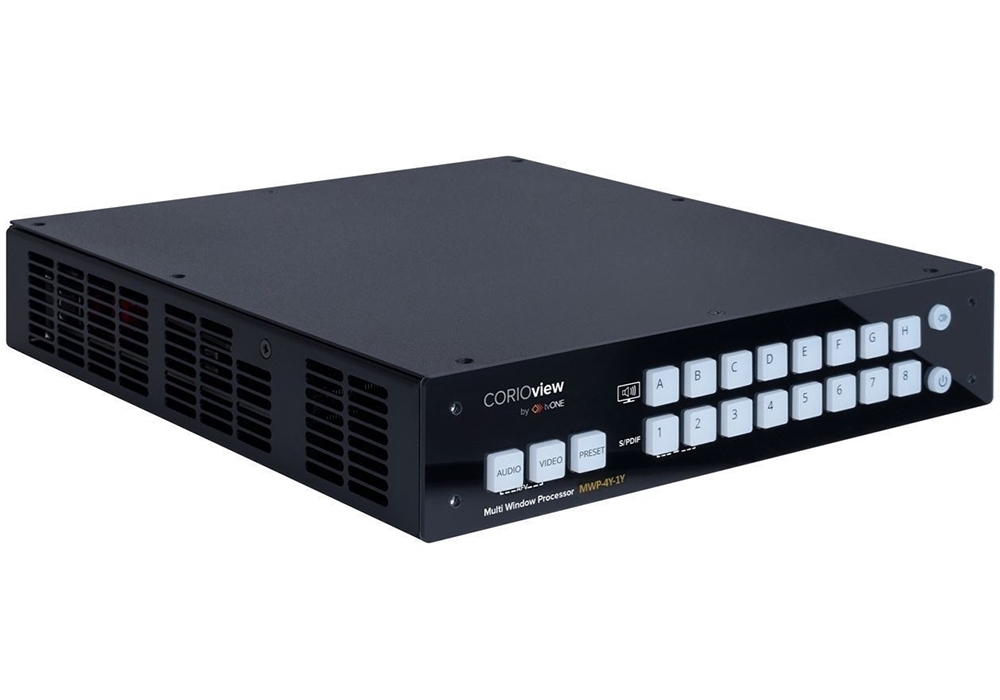

MWP-4Y-1Y – компактный модульный мультивьювер tvONE серии CORIOview, 4 входа HDMI Ultra HD 4K, 1 выход HDMI 4K Ultra HD. На самом шасси: 1 выход цифрового аудио S/PDIF (RCA), 1 блок питания, порты для управления: RS-232/422/485, USB, IP. Работает под управлением ПО CORIOgrapher. Высота корпуса 1U.
- Масштабирует до 4 источников для вывода одного результирующего сигнала разрешением до 4K
- 32 заводских пресета раскладки окон

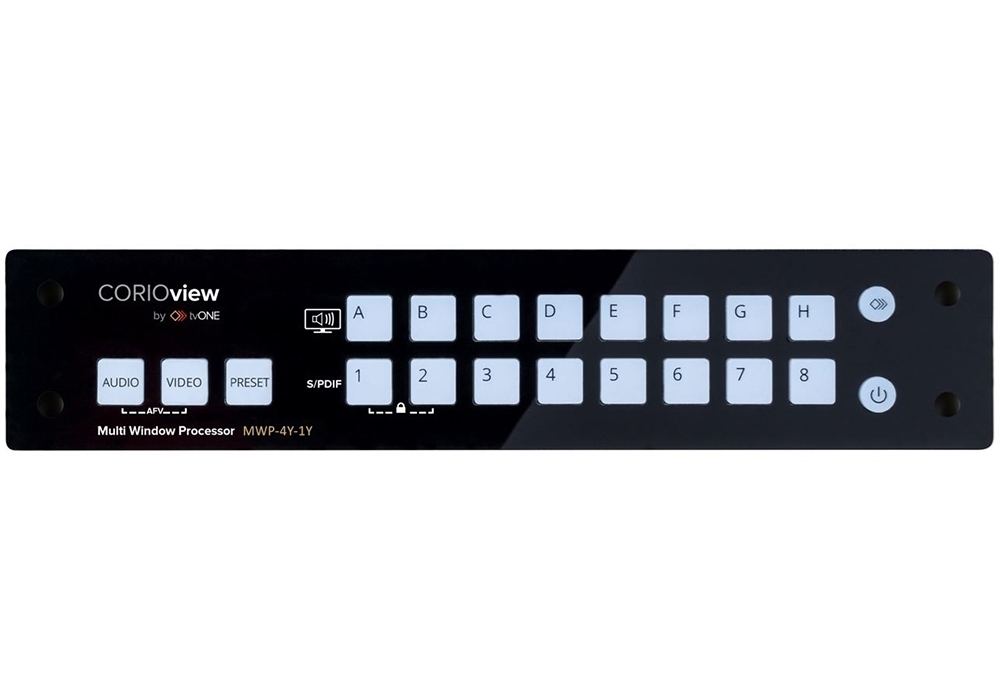

- Интуитивное управление кнопками с передней панели: переключение между источниками, пресетами, выбор режима коммутации аудио и др.
- Входной модуль (1): 4x HDMI Ultra HD. Поддерживает до двух сигналов 4K/30 или один 4K/60 на модуль
- Выходной модуль (1): 1x HDMI 4K Ultra HD
- Поддержка HDCP 1.4, HDMI 1.4 для входов и выходов
- Межформатное преобразование
- Поддержка пользовательских разрешений
- Вращение выходного изображения на 90, 180, 270°
- Плавные, цепляющие взгляд эффекты перехода
- Возможность добавления рамок и подписей для окон
- Управление EDID-данными
- Кнопка для вывода информации об источнике на каждом окне
- Гашение окон и мьютирование аудио выборочно или для всех холстов сразу
- Функция автоматического клонирования выходного сигнала для модулей с более чем одним выходом
- Эмбеддирование и деэмбеддирование (S/PDIF) аудиосигнала
- Управление через ПО CORIOgrapher, по TCP/IP (имеет REST API), RS-232, есть плагины для интеграции с контроллерами Crestron и AMX
- Использует технологию web-сокетов: до 4 пользователей одновременно могут управлять процессором через REST API
- Два основных режима работы: классический и динамический (переключаются через CORIOgrapher)
- Классический: больше ручного управления и тонких настроек, подходит для телевещания, digital signage, медицинской визуализации, промышленных систем
- Динамический: больше автоматизации в выборе пресетов, управления переходами и др., подходит для небольших переговорных, «аквариумов», лекториев, адаптирован для работы с сенсорными дисплеями
- Компактный корпус шириной в ½U, высотой 1U, работает почти бесшумно. Опциональные адаптеры для 19″ стойки. Монтируется в систему ONErack

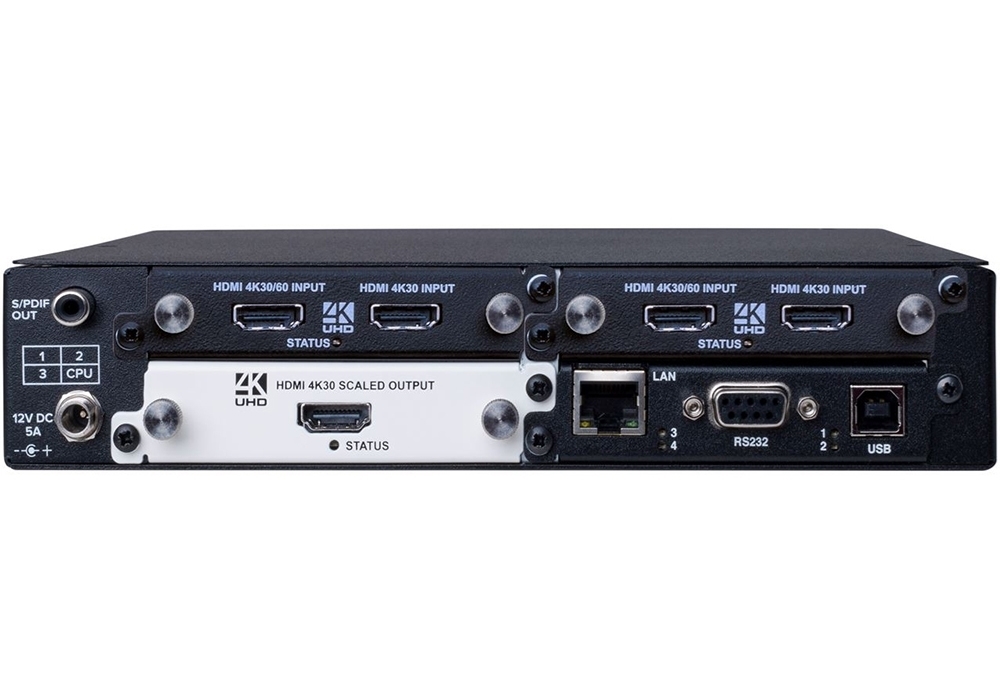

- Входы:
- 4 – HDMI, тип А (розетка)
- Выходы:
- 1 – HDMI, тип A (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- Порты:
- 1 – USB, тип B (розетка)
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (розетка)
- Максимальное разрешение: 4K, 30 Гц
Видеовходы:
- Входные разрешения:
- 480i 24…60 Гц
- 576i 24…60 Гц
- 720p (1280×720) 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Гц
- 1035i (1920×1035) 59.94 / 60 Гц
- 1080i 50 / 59.94 / 60 Гц
- 1080p (1920×1080) 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Гц
- Цветовое пространство:
- BT.601 для стандартных разрешений
- BT.709 для разрешений 720p, 1080i, 1080p и 2160p
- Цветовая субдискретизация: RGB, YCbCr 4:4:4, 4:2:2 / 4:2:0
- Разрядность кодирования цвета: 24 бит (8 бит на цвет)
- Форматы вложенного аудио: до двух каналов для каждого входа, 48 кГц, 24 бита
Видеовыходы:
- Выходные разрешения:
- 3840×2160 23.98 / 24 / 25 / 29.97 / 30 Гц
- 720p 24…60 Гц
- 1080i 24…60 Гц
- 1080p 24…60 Гц
- Спецификации HDMI: 1.4
- Спецификации HDCP: 1.4
- Разрядность кодирования цвета: 24 бит (8 бит на цвет)
- Цветовое пространство: BT.709 для 720p, 1080i, 1080p, 2160p
- Цветовая субдискретизация: 4:4:4
Видеообработка:
- Технология преобразования видеосигнала: CORIO®3, проприетарная
- Обработка видеосигнала: повышающее, понижающее, межформатное масштабирование
- Максимальное число окон: 8
- Память установок: 32 пресета (16 в альбомной ориентации + 16 в портретной)
- Регулировки: рамки для окон (цвет и толщина по выбору), подписи для каждого окна, эффекты перехода при смене источников и пресетов
Аудиовыходы:
- Форматы аудио на цифровом выходе: стерео
- Частота дискретизации аудио: S/PDIF: 48 кГц
- Разрядность кодирования аудио: 24 бита
Шасси:
- Управление: с лицевой панели, RS-232, Ethernet, ПО CORIOgrapher
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −10…+70 °C
- Относительная влажность воздуха: 10…85 % (без конденсации)
- Уровень производимого шума: 44 дБА на расстоянии 0,5 м
- Питание: 12 В, 5 А
- Потребляемая мощность: 60 Вт макс. (все слоты заполнены)
- Резервирование питания: не предусмотрено
- Габаритные размеры (ШxГxВ): 217 x 244 x 44 мм
- Масса: 1,7 кг
- Сертификация: CE, FCC, RoHS, UL
