TP-900UHD – бесподрывный коммутатор HDBaseT и HDMI, приемник HDMI до 4K/60 Гц (YUV 4:2:0), данных Ethernet, двунаправленного интерфейса RS-232 и сигналов ИК из витой пары по технологии HDBaseT. Прибор имеет локальный вход HDMI и переключается между ним и входом HDBaseT без подрыва сигнала. Когда TP-900UHD подключен к обычным матричным коммутаторам, то сигнал на его выходе выводится без черных полей, подрывов и артефактов. Чтобы достичь бесподрывной работы матричного коммутатора, необходимо использовать только 1 из входов TP-900UHD. Устройство выполняет понижающее и повышающее масштабирование сигнала, поддерживая постоянную синхронизацию на выходе. Дальность приема сигналов 4K/60 Гц (YUV 4:2:0) достигает 100 м, сигналов 1080p60 – до 130 м в стандартном режиме и до 180 м в сверхдальнем.
- Разрешения сигнала до 4K, 60 Гц (4:2:0)
- Вход витой пары HDBaseT и локальный вход HDMI
- Выход HDMI
- Двунаправленный порт RS-232 для передачи команд управления по линии HDBaseT
- Инфракрасный входной-выходной порт для управления устройствами, подключенными по HDBaseT
- Деэмбеддирует аудиосигнал и подает его на порты балансного стереоаудио и цифрового аудио S/PDIF
- Поддерживает постоянную синхронизацию на выходе при срыве или потере входного сигнала, опционально «замораживает» последнее выходное изображение на экране
- Расстояние передачи по витой паре Kramer BC-UNIKAT в стандартном режиме — до 130 м для сигналов 2K, до 100 м для сигналов 4K; в сверхдальнем режиме — до 180 м, 1080p60, 24 бит
- Встроенный регулятор параметров сигнала ProcAmp для подстройки выходного изображения

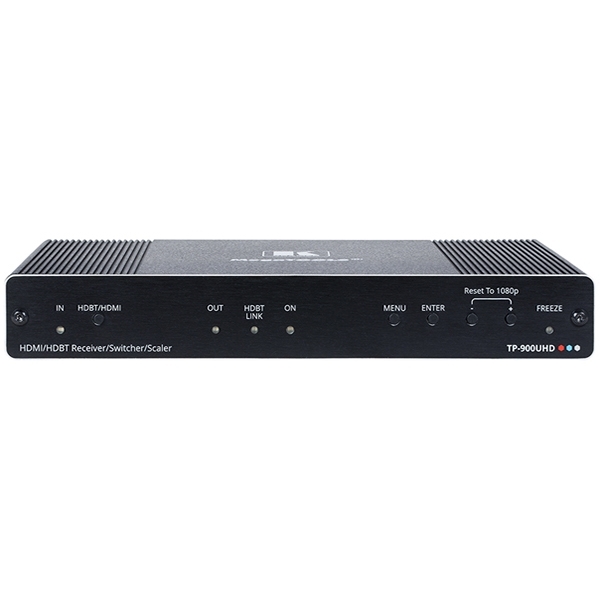

- Экранное меню для удобной установки и настройки параметров кнопками с лицевой панели прибора
- Энергонезависимая память для сохранения последних настроек, вмещает до 16 пользовательских пресетов
- Кнопка стоп-кадра
- Питается от внешнего блока 12 В или опционально по HDBaseT PoE
- Управление доступно с лицевой панели или через управляющее ПО по Ethernet — через ЛСВ с компьютера или с удаленного HDBaseT-передатчика
- Спецификации HDBaseT: 1.0

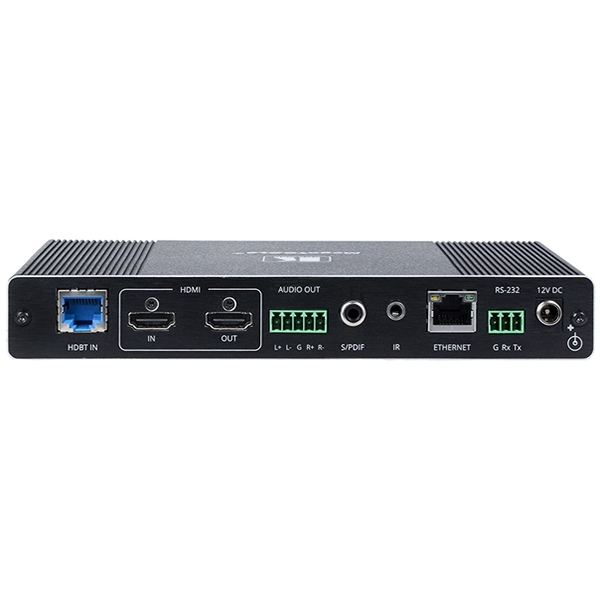

- Входы:
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – HDMI, тип A (розетка)
- Выходы:
- 1 – HDMI, тип A (розетка)
- 1 – цифровое аудио S/PDIF, разъем RCA (розетка)
- 1 – балансное аудиостерео, клеммный блок
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
- Максимальное разрешение: 4K, 60 Гц
- Выходные разрешения:
- 640×480 60 / 72 / 75 / 85 Гц
- 800×600 60 / 72 / 75 / 85 Гц
- 1024×768 60 / 70 / 75 / 85 Гц
- 1152×864 75 Гц
- 1280×768 60 / 75 / 85 Гц
- 1280×800 60 Гц
- 1280×960 60 Гц
- 1280×1024 60 / 75 Гц
- 1360×768 60 Гц
- 1366×768 60 Гц
- 1440×900 60 / 75 / 85 Гц
- 1400×1050 60 / 75 Гц
- 1600×1200 60 Гц
- 1680×1050 60 Гц
- 1920×1200 60 Гц
- 480i 60 Гц
- 480p 60 Гц
- 576i 50 Гц
- 576p 50 Гц
- 720p 50 / 59 / 60 Гц
- 1080i 50 / 59 / 60 Гц
- 1080p 23 / 24 / 25 / 29 / 30 / 50 / 59 / 60 Гц
- 1080psf 23 / 24 / 25 / 29 / 30 Гц
- 3840×2160 24 / 25 / 30 / 50 / 60 Гц
- Входные разрешения:
аналогичные + поддерживаются 4096×2160 24/ 25 / 30 / 50 / 60 Гц (24 бита) - Удлинение по витой паре: до 100 м
- Скорость передачи данных последовательного интерфейса: до 115200 бит/с
- Скорость передачи по Ethernet: 100 Мбит/с
- Индикация: наличие сигнала на входе, наличие сигнала на выходе, стоп-кадр, наличие соединения HDBaseT, питание
- Управление:
с лицевой панели, RS-232, Ethernet - Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −40…+70 °C
- Относительная влажность воздуха: 10…90 % (без конденсации)
- Питание: 12 В, 850 мА
- Габаритные размеры (ШxГxВ): 187,5 x 115 x 25,4 мм
- Размер корпуса: MegaTOOLS
- Монтаж в 19″ стойке: опциональный адаптер
- Масса: 0,75 кг
