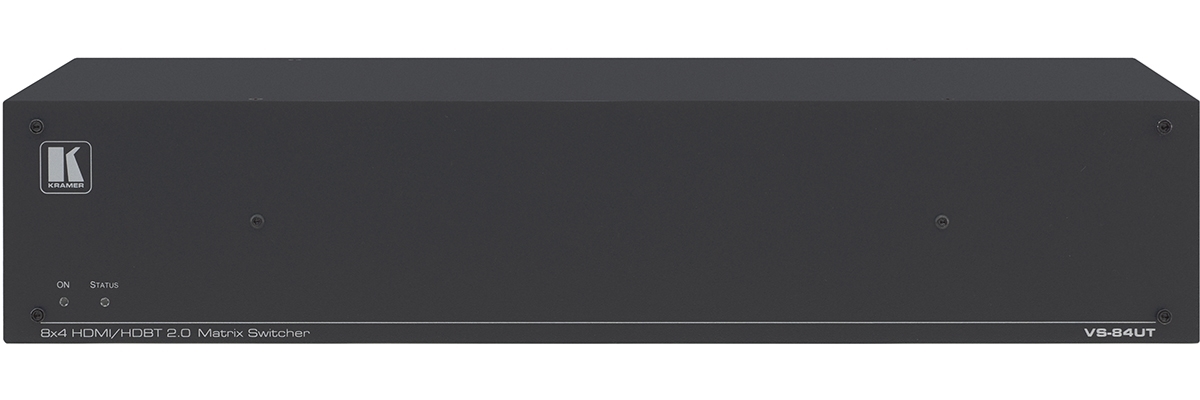

VS-84UT

• Универсальное устройство «все-в-одном»: презентационный матричный коммутатор, HDBaseT-удлинитель и главный контроллер зала
• Коммутация 6 HDMI-входов до 4K, 60 Гц (4:2:0) и 2 входов HDBaseT 2.0 на 2 HDMI-выхода до 4K, 60 Гц (4:2:0) и 2 выхода HDBaseT 2.0 при пропускной способности до 10.2 Гбит/с (3,4 Гбит/с на графический канал)
• Совместимость с HDCP, DVI, Deep Color, 3D и 7.1 PCM
• Автоматическое обнаружение и коммутация сигнала активных источников и дисплеев
• Энергонезависимая память для хранения последних настроек системы и быстрого запуска после отключения и перезапуска системы
• Гибкие возможности эмбеддирования, извлечения звука и управления маршрутизацией аудиосигналов
• Балансные назначаемые входы: работают в режиме 4 линейных стерео- или 8 микрофонных моноканалов
• Регулировка уровня аудиосигнала
• Коммутация в режиме «аудио отдельно от видео» и «аудио следует за видео»
• Возможность мьютирования звука на всех аудиоканалах, включая вложенные в видео, для легкой интеграции с системой экстренного оповещения
• Усилитель 2×50 Вт при 4 Ом с выходом на громкоговорители
• Удлинение сигнала по HDBaseT на расстояние до 100 м при разрешении 4K, 60 Гц (4:2:0); до 130 м при разрешении 1080p, 60 Гц (36 бит); до 180 м в ультрадальнем режиме для сигналов 1080p, 60 Гц (24 бит)
• Технология Kramer Equalization & re-Klocking™ восстанавливают сигнал при передаче по длинным линиям
• Расширенное управление EDID-блоком для каждого входа
• Программируемый главный контроллер зала: подключите несколько периферийных устройств и используйте web-интерфейс для управления, создания расписания событий и программирования макросов для автоматизации
• Поддерживает до 15 IP-клиентов одновременно
• Исчерпывающий набор управляющих интерфейсов: USB 1.1 и USB 2.0 (до 127 Мбит/с) на портах 2 USB-A и 2 USB-B, 6 ИК-портов, 1 Ethernet, 1 гигабитный Ethernet для передачи данных по HDBaseT, 1 K-NET™; 1 RS-485 и 2 двунаправленных RS-232, 4 выхода для ИК-излучателей, 4 порта GPI/O, 8 релейных выходов
• Порты Ethernet для подключения дополнительных шлюзов и управления устройствами по IP
• Порты HDBaseT и K-NET передают питание и сигналы управления по единому кабелю совместимым устройствам
• Управление уровнем громкости, датчиками, дверными замками и освещением. 4 порта ввода-вывода общего назначения назначения (GPI/O) работают как аналоговые входы, цифровые входы или выходы
• Управление проекционным экранов, занавесом, шторами, жалюзи и ИК-датчиками. 8 замыкаемых контактов
• Интеграция с ПО Kramer Network для удаленного управление по IP на базе существующей сетевой инфраструктуры
• Совместимость с ПО K-Config™, которая позволяет легко настроить систему и загрузить настройки на контроллер по IP
• Управление коммутатором по Ethernet (через web-интерфейс и командами API Kramer Protocol 3000), через интерфейс RS-232 с ПК, сенсорных устройств и других контроллеров
• Обновление прошивки по Ethernet через удобную утилиту
• Корпус высотой 2U устанавливается в стандартную рэковую стойку (крепления в комплекте)

Сфера применения

• Учебные классы, лекционные залы и другие учебные помещения
• Презентационные системы для конференц-залов, залов заседаний, отелей и церквей

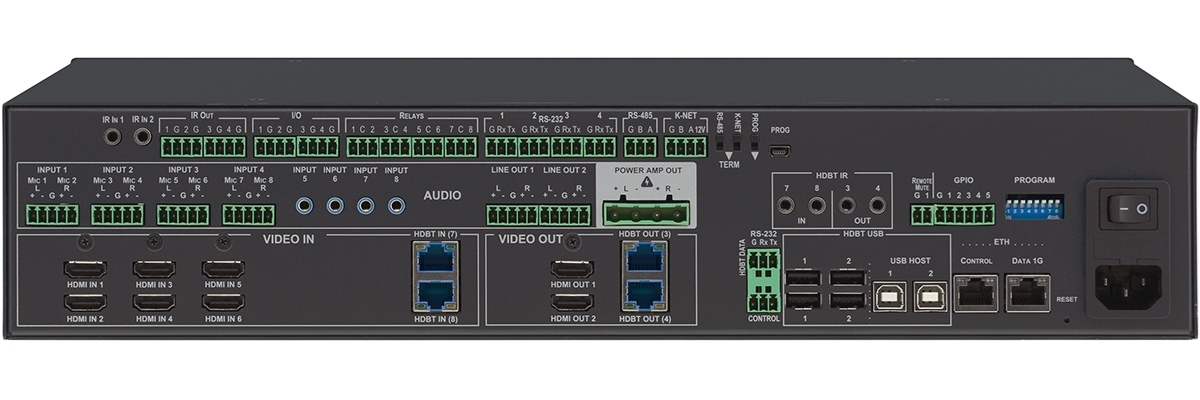

• Входы:
  • 6 – HDMI, тип А (розетка)
  • 2 – витая пара HDBaseT, разъем RJ45 (розетка)
  • 4 – аудиостерео, разъем miniJack 3,5 мм (розетка)
  • 4 – линейный: балансное аудиостерео или
  • 8 – микрофонный: балансное аудиомоно, клеммный блок
  • 2 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка)
  • 2 – ИК, разъем miniJack 3,5 мм (розетка)
• Выходы:
  • 2 – HDMI, тип А (розетка)
  • 2 – витая пара HDBaseT, разъем RJ45 (розетка)
  • 2 – балансное аудиостерео, клеммный блок
  • 1 – усиленный на громкоговорители, клеммный блок
  • 2 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка)
• Порты:
  • 1 – RS-232 для HDBaseT, клеммный блок
  • 1 – RS-232, клеммный блок
  • 4 – USB, тип А (розетка)
  • 2 – USB, тип B (розетка)
  • 1 – Ethernet для HDBaseT, разъем RJ45 (розетка)
  • 1 – Ethernet, разъем RJ45 (розетка)
  • 1 – K-NET™, клеммный блок
  • 1 – RS-485, клеммный блок
  • 4 – RS-232, клеммный блок
  • 8 – релейные, клеммный блок
  • 4 – GPI/O, клеммный блок
• Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
• Максимальное разрешение: 4K, 60 Гц
• Спецификации HDMI: 2.0
• Спецификации HDCP: 1.4
• Спецификации HDBaseT: 2.0
• Спецификации USB: 1.1, 2.0
• Удлинение по витой паре: до 180 м
• Пропускная способность USB: 127 Мбит/с при передаче по HDBaseT
• Максимальное число USB-устройств: 7 периферийных устройств
  • 2 концентратора (до 8 портов на один концентратор)
• Скорость передачи по Ethernet: 100 Мбит/с при передаче по HDBaseT
• Скорость передачи данных последовательного интерфейса:
  • 115200 бит/с
  • 300–57600 бит/с при передаче по HDBaseT
• Выходная мощность:
  • встроенный усилитель мощности: 2×50 Вт — 4 Ом
  • 2×30 Вт — 4 Ом
• Индикация: наличие сигнала, питание
• Материал корпуса: алюминий
• Охлаждение: принудительное (вентиляторы)
• Диапазон рабочих температур: 0…+40 °C
• Диапазон температур хранения: −40…+70 °C
• Относительная влажность воздуха: 10…90 % (без конденсации)
• Питание: сеть ~100–240 В, 50/60 Гц
• Потребляемая мощность: 200 Вт
• Габаритные размеры (ШxГxВ): 437 x 306 x 88 мм
• Размер корпуса: 19» Rack
• Монтаж в 19″ стойкe: 1U
• Масса: 3,9 кг
• Сертификация: CE, RoHS, WEEE, UL
