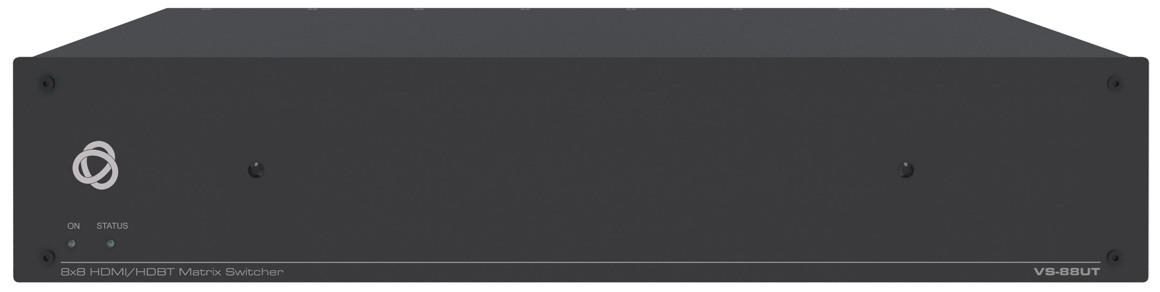

VS-88UT – презентационная система 8х8 с автопереключением (входы 4xHDMI + 4xHDMI/HDBaseT, выходы 6xHDMI + 2xHDBaseT), поддерживает сигналы HDMI до 4K60 (YUV 4:2:0) с HDCP 1.4, расширенной настройкой EDID и ARC. Оборудована входами/выходами HDBaseT 2.0 с PoE и передачей сигналов управления ИК и USB. Устройство имеет 4 входа балансного стереоаудио (или 8 микрофонных входов), 2 балансных выхода, выходы со встроенного усилителя 2х50 Вт/4 Ом, 2х30 Вт/8 Ом. Может производить эмбеддирование/ деэмбеддирование стереоаудио. Встроенный контроллер помещения имеет 1хRS-485, 4хRS-232, 4xGPI/O, 8 релейных выходов. Устройство настраивается и управляется по RS-232 и IP (по web-интерфейсу).
- 4 входа HDMI и 4 HDMI/HDBT по выбору, 4 балансных стереовхода или 8 микрофонных входов по выбору, 4 небалансных стереовхода
- 6 выходов HDMI и 2 выхода HDBT, 2 линейных балансных стереовыхода и выход на громкоговорители со встроенного усилителя
- Хаб с двумя портами USB-A и двумя USB-B
- Порт Ethernet для удлинения сигналов управления через внешние шлюзы и управления периферийным оборудованием
- 6 портов ИК и выделенный гигабитный порт Ethernet для передачи сигналов по HDBT
- Порт K—NET™ с передачей сигналов управления и питания по одному кабелю для подключения систем автоматизации, как главных контроллеров зала, так и вспомогательных кнопочных панелей управления
- Двунаправленные порты последовательного интерфейса для управления оборудованием — 1 RS-485 и 2 RS-232
- 4 выхода ИК для подключения внешних инфракрасных излучателей
- 4 порта GPI/O, которые могут выступать в качестве аналоговых или цифровых портов ввода-вывода, для подключения датчиков, дверных замков, диммеров и др.
- 8 релейных портов для управления оснащением зала замыканием контактов
- Обучаемый ИК: встроенный ИК-датчик и входной порт для записи команд с пульта ДУ
- Пропускная способность — 10,2 Гбит/с (3, 4 Гбит/с на графический канал)
- Максимальное разрешение — 4K, 60 Гц (4:2:0)
- Регулятор уровня звука
- Совместимость со стандартами HDMI, HDCP и DVI
- Поддержка HDBaseT 2.0
- Расстояние передачи сигналаов по HDBaseT: 100 м — 4К, 60 Гц (4:2:0), 130 м —1080p, 60 Гц, 36 бит, 80 м (сверхдальний режим) — 1080p, 60 Гц, 24 бита, рекомендуется использовать кабели Kramer
- Передача USB 1.1, 2.0 (со скоростью до 127 Мбит/с) по линии HDBaseT
- Поддержка HDMI: Deep Color, 3D, ARC, до 7.1 каналов несжатого вложенного аудио
- Фирменная технология reKlocking™ и Equalization для восстановления сигнала при передаче по длинным линиям
- Расширенное управление EDID-данными для каждого входа
- Функция автоматической коммутации — определяет активный источник сигнала и переключается на него
- Управление: через интерфейс RS-232 командами последовательного интерфейса с ПК, сенсорной панели управления или контроллера, по Ethernet через порт ЛВС
- Совместимость с K-Config™ — программа управления для ОС Windows, которая позволяет легко настроить систему и передать настройки на контроллер по IP
- Поддержка Kramer Network — удаленное управление по имеющейся IP-сети
- Одновременное управление несколькими IP-клиентами — до 15-ти
- Коммутация аудио отдельно от видео и режим AFV («аудио следует за видео»)
- Общий «немой режим» для видео- и аудиосигнала для легкой интеграции в систему голосового оповещения в случае возникновения чрезвычайной ситуации
- Обновление микропрограммы управления происходит через интуитивно понятную утилиту для обновления прошивки
- Поддержка протокола управления Kramer Protocol 3000
- Обладает энергонезависимой памятью для сохранения последних настроек после отключения и перезапуска системы
- Корпус высотой 2U для установки в 19″ стойку, рэковые крепления входят в комплект

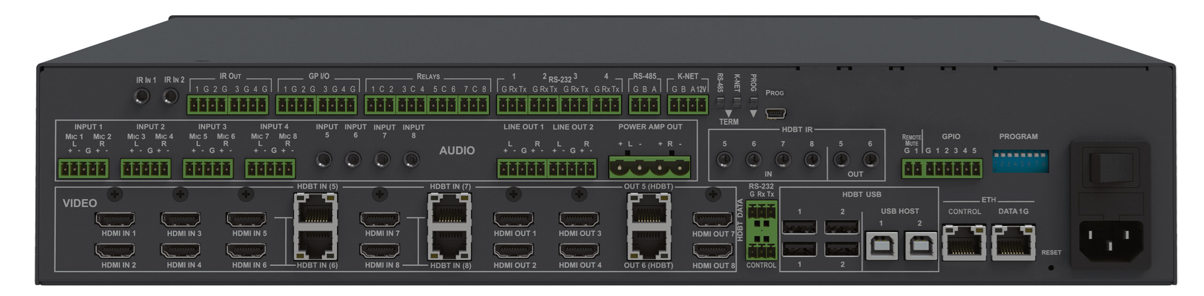

Входы
- 4 – HDMI, тип A (розетка) или 4 – витая пара HDBaseT, разъем RJ45 (розетка)
- 4 – HDMI, тип A (розетка)
- 4 – аудиостерео, разъем miniJack 3,5 мм (розетка)
- 4 – балансное аудиостерео или 8 – микрофонный: балансное аудиомоно, клеммный блок
- 4 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка)
- 2 – ИК, разъем miniJack 3,5 мм (розетка)
Выходы
- 2 – витая пара HDBaseT, разъем RJ45 (розетка)
- 6 – HDMI, тип A (розетка)
- 2 – балансное аудиостерео, клеммный блок
- 1 – усиленный на громкоговорители, клеммный блок
- 2 – ИК для HDBaseT, разъем miniJack 3,5 мм (розетка)
Порты
- 1 – RS-232 для HDBaseT, клеммный блок
- 1 – RS-232, клеммный блок
- 4 – USB, тип А (розетка)
- 2 – USB, тип B (розетка)
- 2 – Ethernet для HDBaseT, разъем RJ45 (розетка)
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – K-NET ™, клеммный блок
- 1 – RS-485, клеммный блок
- 4 – RS-232, клеммный блок
- 8 – релейные, клеммный блок
- 4 – GPI/O, клеммный блок
Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение: 4K, 60 Гц
Спецификации HDMI: 2.0
Спецификации HDCP: 1.4
Спецификации HDBaseT: 2.0
Выходная мощность:
- встроенный усилитель мощности: 2×50 Вт — 4 Ом
- 2×30 Вт — 8 Ом
Спецификации USB: 1.1, 2.0
Пропускная способность USB: 127 Мбит/с при передаче по HDBaseT
Удлинение по витой паре: до 180 м
Максимальное число USB-устройств:
- 7 периферийных устройств
- 2 концентратора (до 8 портов на один концентратор)
Скорость передачи по Ethernet: 100 Мбит/с при передаче по HDBaseT
Скорость передачи данных последовательного интерфейса:
- 115200 бит/с
- 300–57600 бит/с при передаче по HDBaseT
Индикация: наличие сигнала, питание
Материал корпуса: алюминий
Охлаждение: принудительное (вентиляторы)
Диапазон рабочих температур: 0…+40 °C
Диапазон температур хранения: −40…+70 °C
Относительная влажность воздуха: 10…90 % (без конденсации)
Питание: сеть ~100–240 В, 50/60 Гц
Потребляемая мощность: 250 Вт
Габаритные размеры (ШxГxВ): 436 x 184 x 88 мм
Размер корпуса: 19» Rack
Монтаж в 19″ стойкe: 2U
Масса: 3,9 кг
