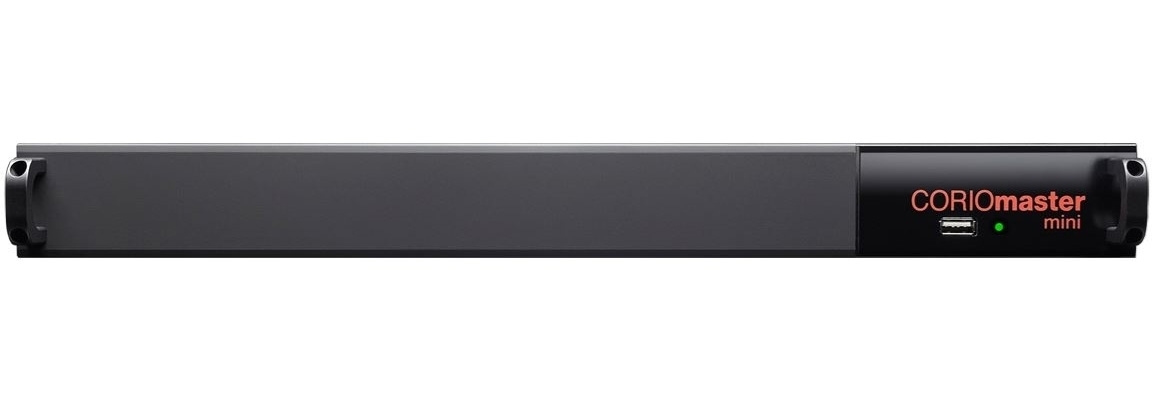

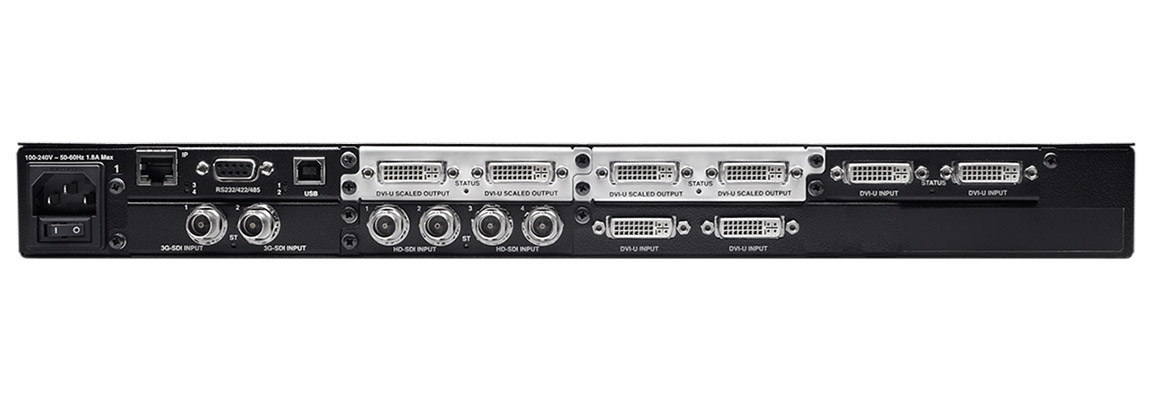

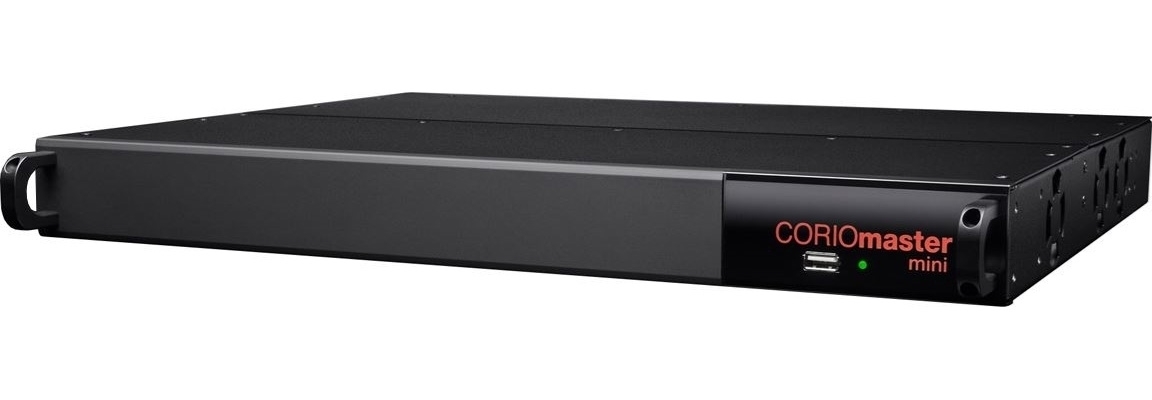

C3-510-1001 – компактный модульный видеопроцессор CORIO®master mini, универсальное шасси с 5-ю слотами для установки сменных аудио-видео (CV и Y/C, YUV, YPbPr, RGsB, RGBS, RGBHV, DVI, HDMI, 3G/HD/SD-SDI) интерфейсных модулей (поставляются отдельно, ВНИМАНИЕ – установка возможна только в сервисном центре компании tvONE). На самом шасси: 2 входа с интерфейсом DVI-U, 1 вход для внешней синхронизации (BNC), один блок питания, порты: RS-232/422/485, USB, IP. Высота корпуса 1U.
- Один формируемый макет
- Поддержка поворота изображения на 360° в режиме реального времени на любом выходе
- Коррекция сведения проекторов, управление яркостью
- Один формируемый холст
- Одновременное использование до 14 окон
- Свободное изменение размера, позиционирование и возможность поворота любого окна на 360° в режиме реального времени
- Использование статичных изображений загружаемых во внутреннюю память в качестве источников для окон
- Использование пользовательских пресетов для переключения между режимами работы
- Расширение функционала в будущем за счет обновления микропрограммы управления, которая записывается во flash-память
- Программное обеспечение для PC-платформ
- Низкое энергопотребление
Видеообработка
- Архитектура параллельной обработки: да
- Технология преобразования видеосигнала: CORIO®3, проприетарная
- Обработка видеосигнала: повышающее, понижающее, межформатное масштабирование
- Число видеостен: 4
- Компенсация размеров дисплеев: да, разные размеры дисплеев в составе одной видеостены (может снижать качество изображения)
- Поворот выходного изображения: да, для любых выходов и окон
- Размытие границ изображения при сведении проекторов: да
Компьютерные входы
- Цифровой DVI: до 10 на разъемах DVI-U (совместимые с HDMI и HDCP)
- Аналоговые: до 10 на разъемах DVI-I
- Аналоговые форматы: RGBHV, RGBS, RGsB, YPbPr
- Аналоговая синхронизация: уровень TTL, 10 кОм, положит. или отриц.
- Уровень сигналов цветности: R-G-B: 0,5–2,0 В от пика до пика
- Определение частоты развертки: автоматическое
- Аналоговые сигналы: PC до 1920×1080, HD до 1080p/60
- Сигналы DVI: PC до 1920×1200, HD до 1080р 60 Гц
- Частота горизонтальной развертки: до 150 кГц
Компьютерные выходы
- DVI: до 10 на разъемах DVI-I (совместимые с HDMI и HDCP)
- Аналоговые: до 10 на разъемах DVI-U
- Аналоговые форматы: RGBHV, RGBS, RGsB, YPbPr
- Уровень сигналов цветности: R-G-B: 0,7 В от пика до пика
- Сигналы DVI: PC до 1920×1200, HD до 1080р 60 Гц
- Аналоговые сигналы: PC до 1920×1080, HD до 1080p/60
- Частота вертикальной развертки: до 250 Гц
- Размер и положение: настраиваются пользователем
- Память установок: энергонезависимая
- Цветовое пространство: RGB / DVI / HDMI / YPbPr 4:4:4 (24 бита)
- SDI: 4:2:2 (20 бит)
- Частота дискретизации максимальная: 162 МГц
- Гребенчатый видеофильтр: адаптивный
- Регулировки: контрастность, яркость, гамма-коррекция RGB
Видеовходы
- Телевизионные системы: NTSC, PAL
- CV: до 10 на разъемах DVI
- YC (S-Video): до 10 на разъемах DVI
- YUV / YPbPr: до 10 на разъемах DVI
- SD/HD-SDI: до 16 на разъемах BNC
- SD/HD/3G-SDI: до 10 на разъемах BNC
- 4K/30: до 8 HDMI и HDBaseT
- 4K/60: до 8 HDMI и HDBaseT
- HDBaseT: до 8 на разъемах RJ45
Видеовыходы
- YUV / YPbPr: до 10 на разъемах DVI
- SD/HD/3G-SDI: до 8 на разъемах BNC
- HDBaseT: до 10 на разъемах RJ45
- HDMI (720p, 1035i, 1080i, 1080p): до 10 на разъемах HDMI
- HDMI (4K): до 5 на разъемах HDMI
SD/HD/3G-SDI
- Стандарты SDI: SMPTE 259M-C (SD-SDI), SMPTE 292M (HD-SDI), SMPTE 424M (3G-SDI)
- Джиттер: <0,1 UI (SD-SDI), <0,2 UI (HD-SDI), <0,3 UI (3G-SDI)
- Разрешения SDI: 525/625 строк (SD-SDI), 720p, 1035i, 1080i, 1080p (HD-SDI), 1080p 60 / 59,94 Гц (3G-SDI)
AV-сигналы по IP
- Интерфейсы подключения: до 2 гигабитных Ethernet-портов
- Декодирование видео: H.264 / AVC / MPEG-4 Part 10 (CBP, Main, High), H.265 / HEVC (Main)
- Битрейт: до 25 Мбит/с на поток, до 4 потоков всего
- Цветовая субдискретизация: 4:2:0, 4:2:2
- Максимальное разрешение: 1080p
- Unicast-потоки: RTSP, RTMP, HTTP, MPEG-TS
- Multicast-потоки: RTSP, MPEG-TS
Мультимедиа / изображения
- Интерфейсы подключения: до 2 USB 3.0, внутренний накопитель, сеть
- Видеокодеки: H.264 / AVC / MPEG-4 Part 10 (CBP, Main, High), H.265 / HEVC (Main)
- Форматы видеофайлов: .mp4, .mov, .mkv, .m4v, .ts, .mts, .m2ts, .mt2
- Битрейт:
- 1 поток — до 100 Мбит/с (на модуль)
- 2 потока — до 40 Мбит/с (на модуль)
Разрешения воспроизводимых файлов
- Вплоть до 1080p60: до 4
- Вплоть до 3480×2160/30: до 2
- Вплоть до 7680×4320: только статичные изображения (вывод с понижением до 4K)
Хранение медиаконтента
- Внешний накопитель: до 2 флеш-носителей с интерфейсом USB 3.0
- Файловые системы: FAT, FAT32, ext3, ext4, NTFS
- Внутренний накопитель: 128 ГБ на модуль максимально, высокоскоростной SSD
- Удаленное управление накопителем: поддерживается перенос файлов
- Поддержка HDCP: да
Поддерживаемые разрешения
- Поддерживаемые разрешения HD-видео (HDMI, DVI, YPbPr, SDI, HDBaseT):
- 720p (1280×720) 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Гц
- 1035i (1920×1035) 59.94 / 60 Гц
- 1080i (1920×1080) 50 / 59.94 / 60 Гц
- 1080p (1920×1080) 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 Гц
- Входные разрешения 4K-видео (HDMI, HDBaseT):
- 3840×2160 (4:2:0, 8 бит) 50 / 59,94 / 60 Гц
- 3840×2160 (4:4:4, 8 бит) 23.98 / 24 / 25 / 29,97 / 30 Гц
- 4096×2160 (4:2:0, 8 бит) 50 / 59,94 / 60 Гц
- Выходные разрешения 4K-видео (HDMI):
- 3840×2160 (4:4:4, 8 бит) 23,98 / 24 / 25 / 29,97 / 30 Гц
Шасси
- Управление: RS-232, Ethernet, ПО CORIOgrapher
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −10…+70 °C
- Относительная влажность воздуха: 10…85 % (без конденсации)
- Питание: сеть ~110–240 В, 50/60 Гц (автоопределение)
- Потребляемая мощность: 125 Вт макс. (все слоты заполнены)
- Резервирование питания: не предусмотрено
- Габаритные размеры (ШxГxВ): 482 x 336 x 45 мм
- Монтаж в 19″ стойкe: 1U
- Масса: 5 кг
- Сертификация: CE, FCC, RoHS, UL
