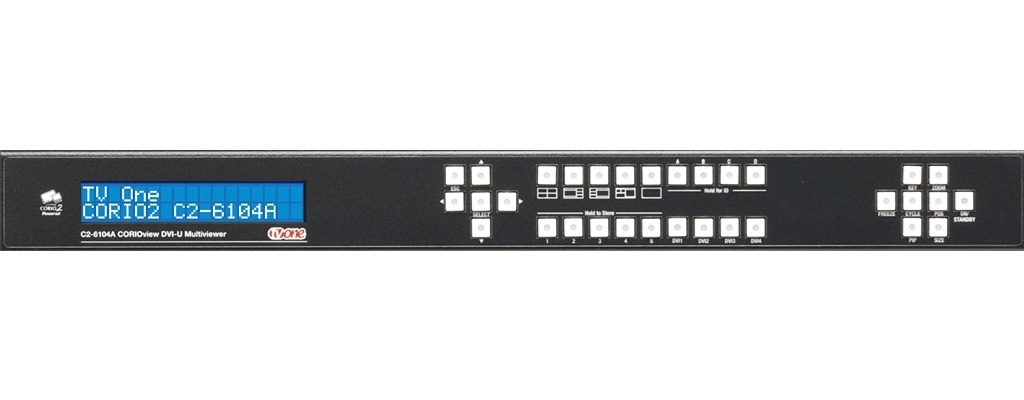

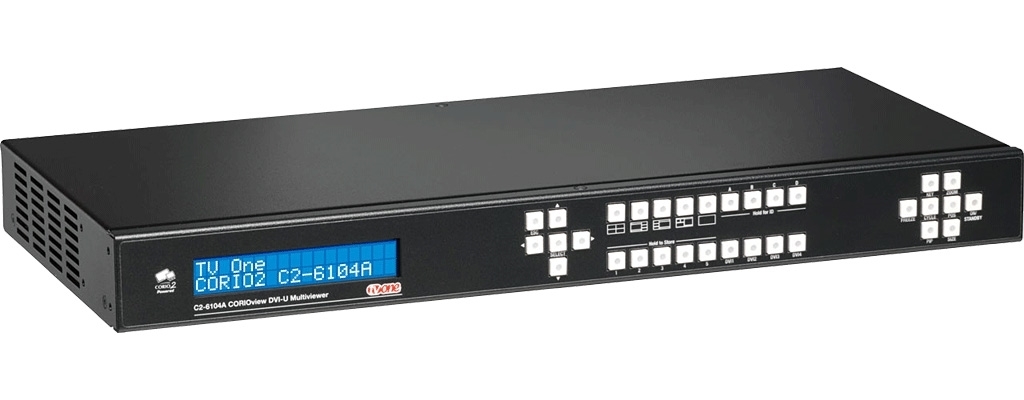

C2-6104A – многофункциональный мультиоконный мультиформатный видеопроцессор. Устройство обеспечивает одновременный вывод до четырех видеоисточников в виде окон, каждый из каналов обрабатывается независимо своим процессором CORIO®2, что позволяет реализовывать возможности режима «картинка-в-картинке».
- Видеопроцессор использует уникальную технологию CORIO®2 компании tvONE
- Обеспечивает понижающее, повышающее и межформатное преобразование
- Четыре встроенных процессора CORIO®2 обеспечивают независимую обработку сигналов с разных источников
- Поддерживает композитные, компонентные, аналоговые сигналы компьютерной графики разрешением до 2048×2048, форматы высокой четкости до 1080p и цифровые сигналы интерфейса DVI-D разрешением до 1080p, 1920×1200
- Поддерживает работу с HDCP-защищенными сигналами
- Четыре входа для подключения источников окон и пятый вход для каскадного включения процессоров или источника опорного фонового сигнала
- Технология AutoSet® позволяет автоматически подстроить размеры и смещение изображения на экране
- Адаптивный алгоритм сглаживания и шумоподавления для чересстрочных сигналов, определение и восстановление чередования полей 3:2
- Эффект рамок для окон с регулируемой цветностью и прозрачностью
- Маркировка окон с текстовой подписью, которую можно редактировать, менять цвет, прозрачность и местоположение внутри окна
- Дополнительно оснащен функциями 10-кратного приближения и до 10 % сжатия изображения, эффектами стоп-кадра, рир-проекции по яркости и цвету, микширования сигналов, приглушения, синхронизации по внешнему источнику, наложения логотипов и т. д.
- Поддержка режима «неограниченных» четырех «картинок-в-картинке»
- Загрузка и отображение графических объектов пользователя
- Управление может быть организовано непосредственно с лицевой панели или удаленно, через RS-232/422/485 или IP-интерфейс, для управления с персонального компьютера используется программа CORIOtool Suite
- Предусмотрена возможность обновления управляющей микропрограммы
- Прибор оснащен энергонезависимой памятью для хранения тестовых изображений
- Процессор оснащен слотами расширения для установки модулей Tally
- Прибор выполнен в корпусе высотой 1U, возможно крепление в 19″ стойк

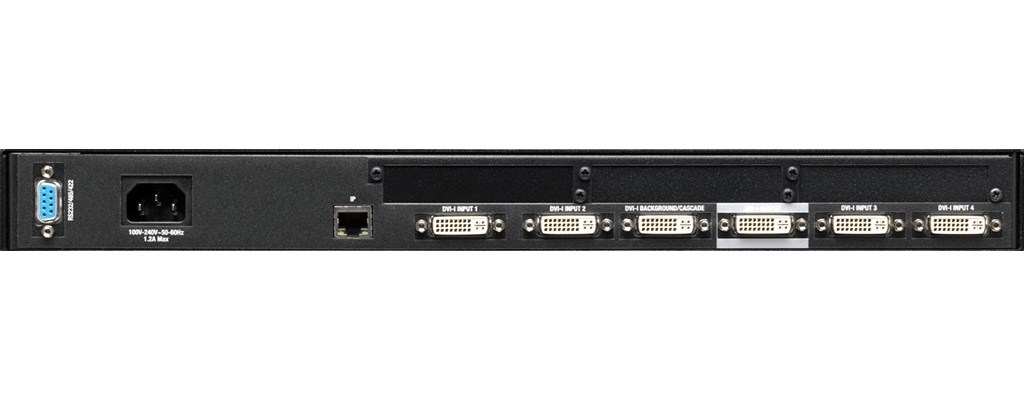

- Входы: 5 – YPbPr / RGsB / RGBHV / RGBS / CV / DVI-I Single Link / HDMI, разъем DVI 29-pin (розетка)
- Выходы: 1 – RGBHV / RGBS / RGsB / YPbPr / DVI-I Single Link / HDMI, разъем DVI 29-pin (розетка)
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232 / RS-422 / RS-485, разъем D-Sub DE9 (розетка)
- Максимальное разрешение:
- 1080p
- 2048×1536 (QXGA)
- Частота вертикальной развертки: до 250 Гц
- Частота горизонтальной развертки: до 150 кГц
- Волновое сопротивление: 75 Ом
- Телевизионные системы на входе: NTSC, PAL, PAL-N, PAL-M, SECAM
- Уровень сигналов цветности:
- 0,5–2,0 В на входе
- 0,7 В на выходе
- Разрядность кодирования цвета: до 24 бит (8 бит на цвет)
- Частота дискретизации максимальная: 162 МГц
- Индикация: активный вход, питание, эффекты
- Диапазон рабочих температур: 0…+50 °C
- Диапазон температур хранения: −10…+70 °C
- Относительная влажность воздуха: 10…85 % (без конденсации)
- Питание: сеть ~100–240 В, 50/60 Гц
- Потребляемая мощность: 50 Вт
- Габаритные размеры (ШxГxВ): 482 x 200 x 44 мм
- Монтаж в 19″ стойкe: 1U
- Масса: 3,2 кг
