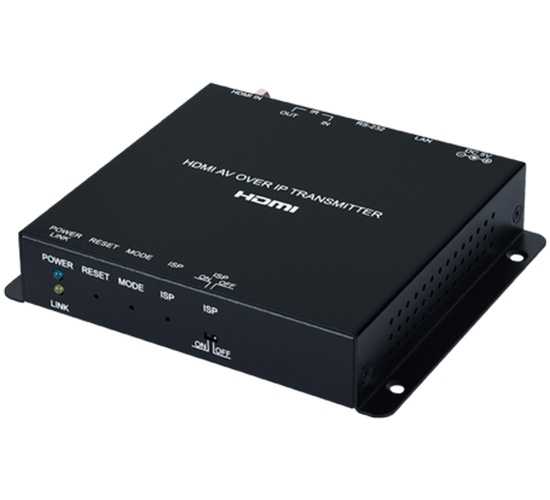

CH-331H-TX – контроллер видеостены и передатчик сигналов HDMI 1.4 разрешением до 1080p, двунаправленных сигналов управления ИК (2х miniJack 3,5 мм), сигналов RS-232 (miniJack 3,5 мм) по сети Ethernet 1000BaseT. Питание только от внешнего блока, без PoE. Расстояние передачи сигналов – до 100 метров. Прибор управляется по IP (Telnet или через web-интерфейс). Совместимый приемник: CH-331H-RX.
- Поддержка HDMI 1.4, совместимость DVI 1.0 (при подключении через опциональный переходник)
- Передает по TCP/IP видео, аудио и сигналы управления в режимах unicast (один-к-одному) и multicast (один-ко-многим)
- Видеостена из нескольких мониторов с компенсацией окантовки дисплеев и зазоров между ними, возможность поворота изображения на 180° и 270°
- Входные разрешения HDMI до 1080p60 и WUXGA (1920×1200)
- Поддерживает каскадирование через сетевые коммутаторы, дальность передачи на каждом уровне — до 100 м
- Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
- Сквозная передача сигналов ИК и RS-232
- Управление при помощи экранного меню со стороны приемника, по протоколу Telnet или через web-интерфейс, а также при помощи контроллера CDPS-CS7 (поставляется отдельно)
Сфера применения
- Одновременная трансляция на несколько дисплеев в отелях или конференц-центрах
- Передача данных и видеосигнала на большие расстояния с использованием каскадирования
- Распределенные матричные видеосистемы
- Распределенные системы видеостен

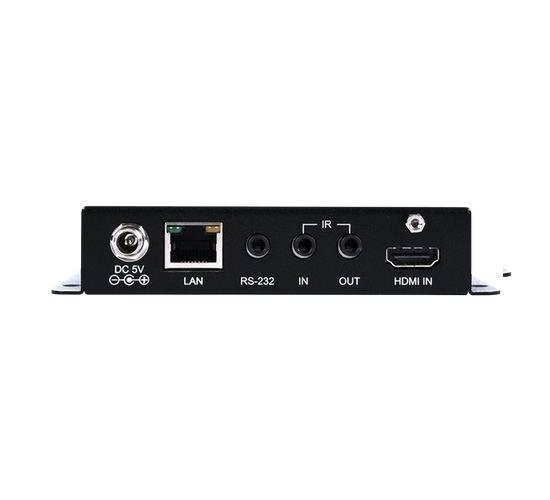

- Входы:
1 – HDMI, тип А (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Выходы:
1 – Ethernet, разъем RJ45 (розетка)
1 – ИК, разъем miniJack 3,5 мм (розетка) - Порты:
1 – RS-232, разъем miniJack 3,5 мм (розетка) - Полоса пропускания: 225 МГц
- Пропускная способность: 6,75 Гбит/с (2,25 Гбит/с на канал)
- Максимальное разрешение:
1080p
1920×1200 (WUXGA) - Спецификации HDMI: 1.4
- Стандарты Ethernet: 100Base-T
- Скорость передачи данных последовательного интерфейса: до 115200 бит/с
- Удлинение по витой паре: до 100 м
- Несущая частота ИК-сигналов: 30–50 кГц (30–60 кГц в идеальных условиях)
- Защита от электростатических разрядов:
±8 кВ (воздушный разряд)
±4 кВ (контактный разряд) - Материал корпуса: сталь
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 5 В, 2,6 А
- Потребляемая мощность: 5,17 Вт
- Габаритные размеры (ШxГxВ): 128 x 116 x 25 мм
- Масса: 0,364 кг
