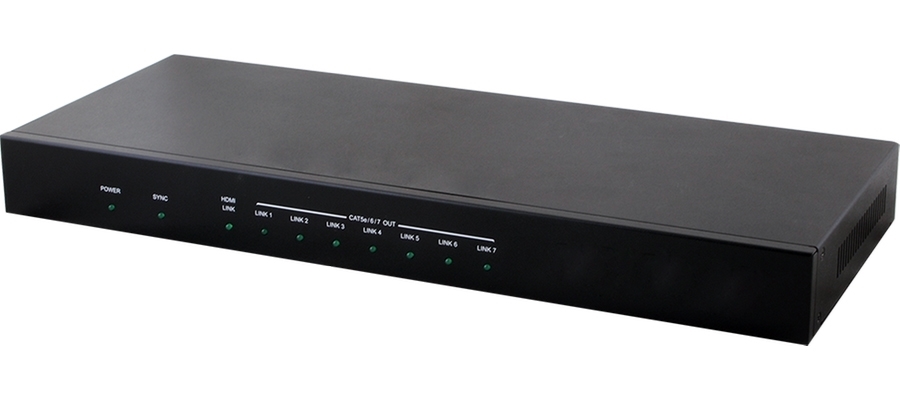

CHDBT-1H7CE – семиканальный передатчик сигналов HDMI и двунаправленного сигнала ИК-управления по витой паре, позволяющий передавать высококачественный видео- и аудиосигнал по одному кабелю витой пары Cat 5е, 6 и 7 на расстояние до 100 м. Поддерживает передачу сигналов в форматах высокой четкости разрешением до 1080p и 4Kх2K со встроенным звуком формата 7.1. Поддерживает PoC (Power over Cable). Технология HDBaseT.
- Поддержка HDMI (включая 3D-контент и форматы 4K2K), HDCP и DVI

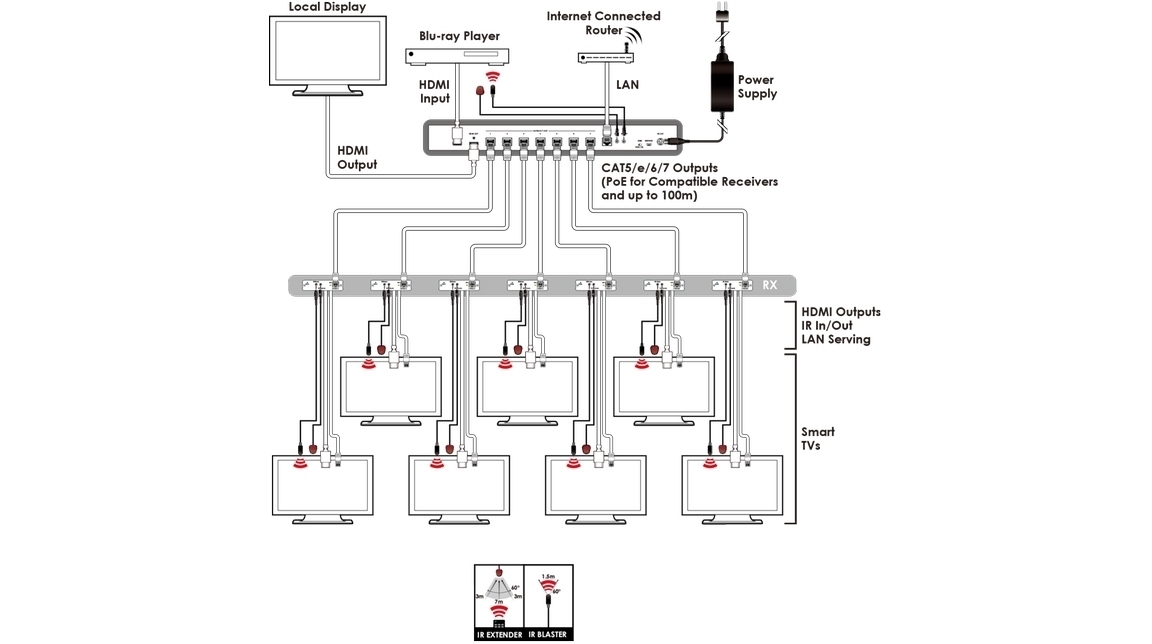

- Сигнал подается одновременно на выход HDMI и 7 выходов витой пары HDBaseT
- Скорость передачи данных — от 300 Мбит/с до 3 Гбит/с
- Поддерживает широкий спектр разрешений компьютерной графики от VGA до WUXGA и HDTV до 4K2K (3840×2160/30, 4096×2160/24)
- Сквозная передача аудио с частотой дискретизации 32-192 кГц в форматах LPCM 7.1, Dolby TrueHD, Dolby Digital Plus и DTS-HD
- Расстояние передачи по кабелю витой пары CAT5e/6/7 — до 100 м
- Порт Ethernet 100BaseT
- Выбор источника блока EDID: в стандартном режиме используются заводские предустановки, в режиме TV используются EDID-данные дисплея
- Поддержка PoC (Power over Cable) для совместимых приемников
- Двунаправленная передача команд управления инфракрасного интерфейса
- Сервисный порт USB
- Возможность отображения 3D-сигнала зависит от настроек EDID-дисплея
- Совместимые приемники: CH-1109RXC, CH-501RX, CH-506RX, CH-507RX
Сферы применения
- Домашние развлекательные системы
- Аудитории, учебные классы
- Демонстрационные стенды и презентационные залы
- Конференц-залы и переговорные
- Спецификации HDBaseT: 1.0

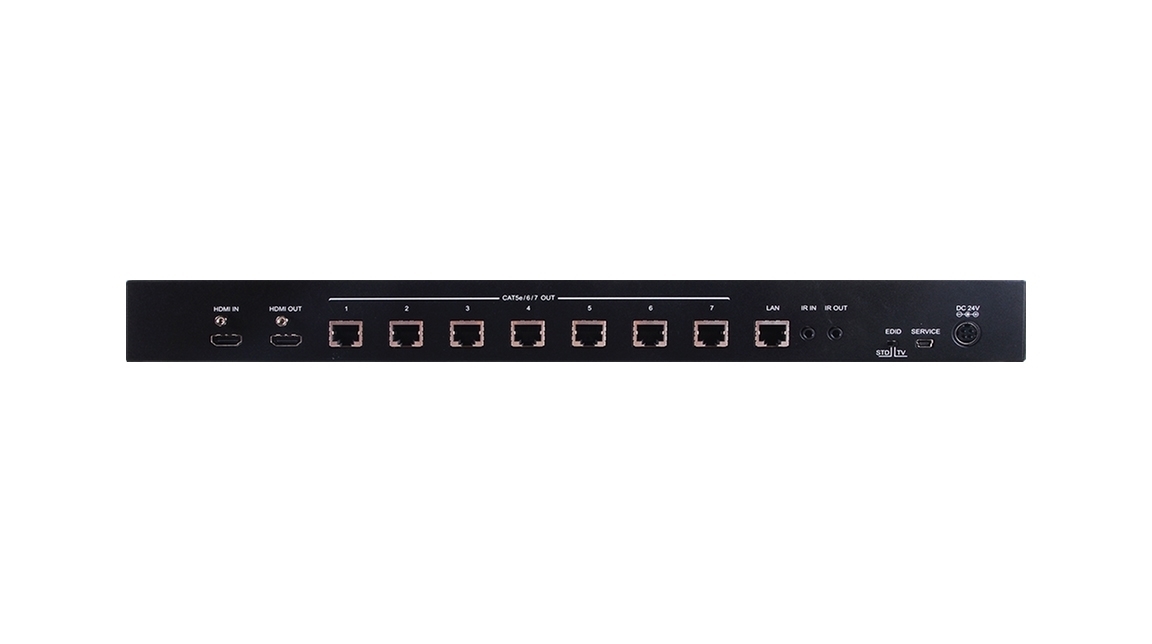

- Входы:
- 1 – HDMI, тип А (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы:
- 7 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – проходной: HDMI, тип А (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – USB (сервисный), тип mini-B (розетка)
- Полоса пропускания: 340 МГц
- Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
- Максимальное разрешение: 4K, 30 Гц
- Удлинение по витой паре: до 100 м
- Максимальная длина линии HDMI:
- 10 м — 1080p (8, 12 бит)
- 10 м — 4K на входе
- 15 м — 1080p (8 бит)
- 10 м — 1080p (12 бит)
- 4K на выходе
- Несущая частота ИК-сигналов: 30–50 кГц
- Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)

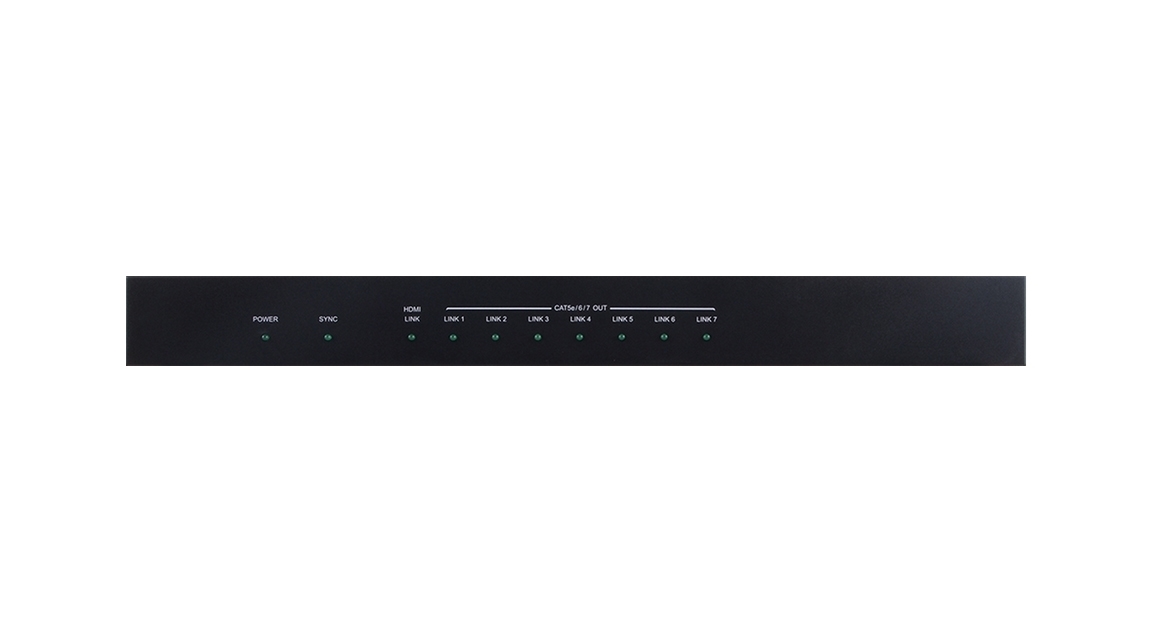

- Индикация: питание, связь
- Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 24 В, 6,25 А
- Потребляемая мощность: 85 Вт
- Габаритные размеры (ШxГxВ): 432 x 178 x 49 мм
- Масса: 2,14 кг
