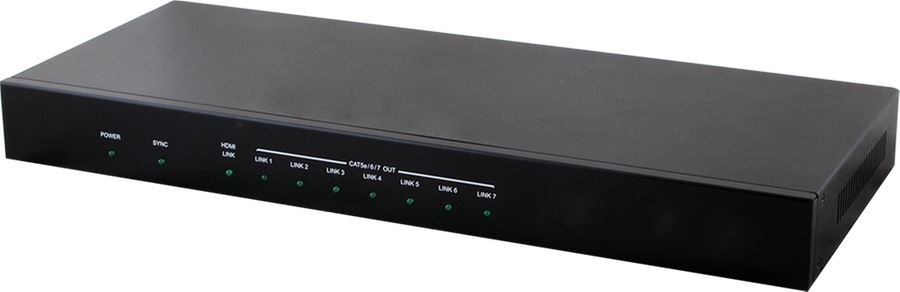

CHDBT-1H7CL – 7-канальный передатчик сигналов HDMI разрешением до 4Kx2K и двунаправленных сигналов инфракрасного управления в витую пару. Оснащен проходным выходом HDMI для подключения локального дисплея. Выходы синхронизированы. Расстояние передачи по кабелю CAT5e/6/7 – до 60 м. Соответствует требованиям HDCP. Совместимые приемники: CH-506RXL, CH-513RXLN, CH-514RXLN. Технология HDBaseT.
- Соответствует спецификациями HDMI, HDCP и DVI
- Поддержка 3D (при соответствующих настройках EDID дисплея)
- Поддерживаемые разрешения до 4Kx2K
- Подает входной сигнал одновременно на 7 выходов в витую пару CAT5e/6/7 и на проходной выход HDMI
- Скорость передачи данных — от 250 Мбит/с до 3 Гбит/с
- Поддерживает полный спектр разрешений компьютерного графического сигнала до WUXGA и HDTV до 4Kx2K (3840×2160/30 Гц и 4096×2160/24 Гц)
- Поддерживаемые форматы аудио: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio с частотой дискретизации от 32 до 192 кГц
- Длина линии передачи по кабелю витой пары — до 60 м
- Управление данными EDID: режимы Standard (заводские настройки, видео 1080p/60, аудио LPCM 2CH) и TV (считывается блок EDID-устройства отображения; стоит по умолчанию). Для выбора используется переключатель на корпусе устройства
- Сервисный порт USB
- Двунаправленная передача сигналов инфракрасного управления
Сфера применения
- Домашние развлекательные мультимедийные системы
- Лекционные залы, учебные классы и аудитории, переговорные, конференц-залы
- Презентационные системы
- Спецификации HDBaseT: 1.0

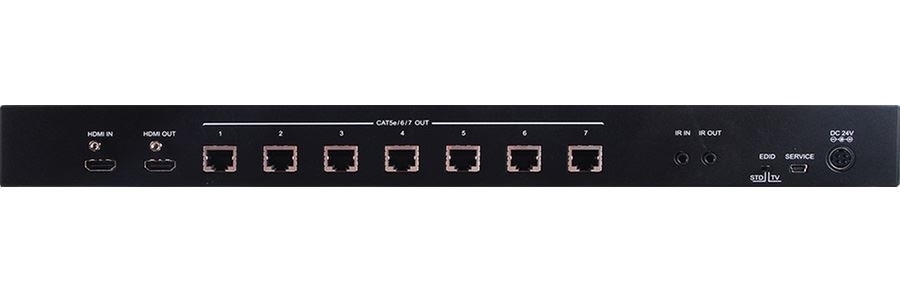

- Входы:
- 1 – HDMI, тип А (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы:
- 7 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – проходной: HDMI, тип А (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты: 1 – USB (сервисный), тип mini-B (розетка)
- Полоса пропускания: 340 МГц
- Пропускная способность: 10,2 Гбит/с (3,4 Гбит/с на канал)
- Максимальное разрешение: 4K, 30 Гц
- Максимальная длина линии HDMI:
- 10 м — 1080p (8, 12 бит)
- 10 м — 4K на входе
- 15 м — 1080p (8 бит)
- 10 м — 1080p (12 бит)
- 4K на выходе
- Удлинение по витой паре: до 60 м
- Несущая частота ИК-сигналов: 30–50 кГц
- Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)

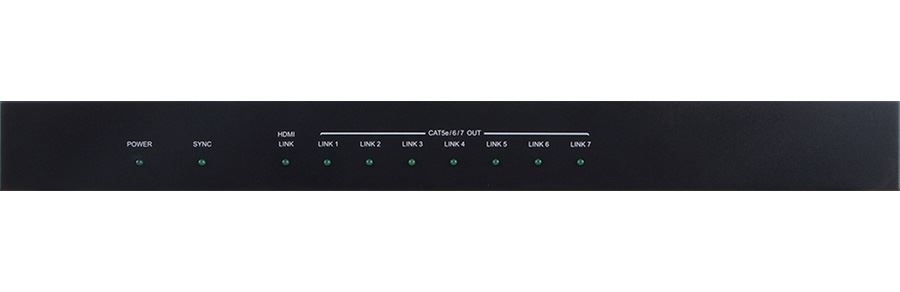

- Индикация: наличие соединения на входе, наличие соединения на выходах (HDMI и в витую пару 1-7), питание
- Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 24 В, 6,25 А
- Потребляемая мощность: 32 Вт
- Габаритные размеры (ШxГxВ): 432 x 179 x 49 мм
- Масса: 2,122 кг
