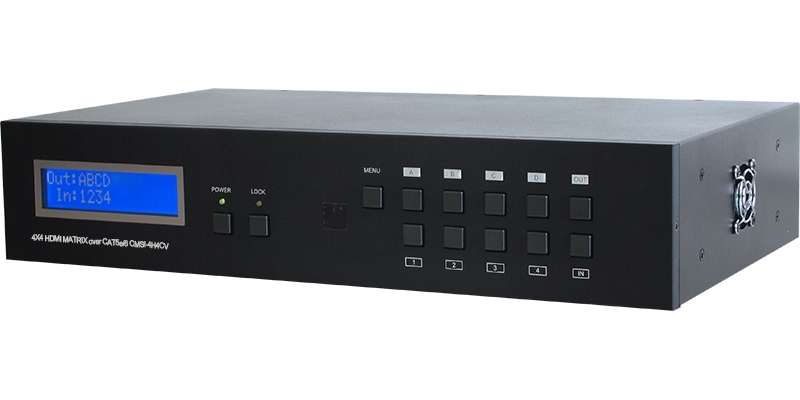

CMSI-4H4CV – матричный коммутатор 4х4 сигналов интерфейса HDMI по выходным кабелям витой пары категории 5е/6/7 длиной до 100 м, позволяющий направить сигнал с любого источника на любой выход. Поддерживаются сигналы разрешением до 1080p Full HD и 1920х1200. Технология HDBaseT.
- Поддержка HDMI (включая 3D-видеоформаты), HDCP 1.1 и DVI
- Работает с сигналами разрешением от VGA до WUXGA, от 480i до 1080p, зависит от EDID-данных дисплея
- Передача 3D-сигналов, зависит от EDID-данных дисплея
- Источник сигнала HDMI может быть удален от коммутатора до 15 м при разрешении 1080p с 8-разрядным цветом, до 10 м — с 12-разрядным
- Передача вложенного многоканального аудио LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
- Двунаправленная передача ИК для управления удаленным оборудованием как с приемной, так и с передающей стороны
- Возможен выбор блока EDID (внутренний/внешний)
- Питание PoC (Power over Cable) для всех совместимых HDBaseT-приемников
- Управление устройством осуществляется по протоколу RS-232, с помощью ИК-пульта дистанционного управления, кнопками на лицевой панели и по IP (Telnet/web-интерфейс)

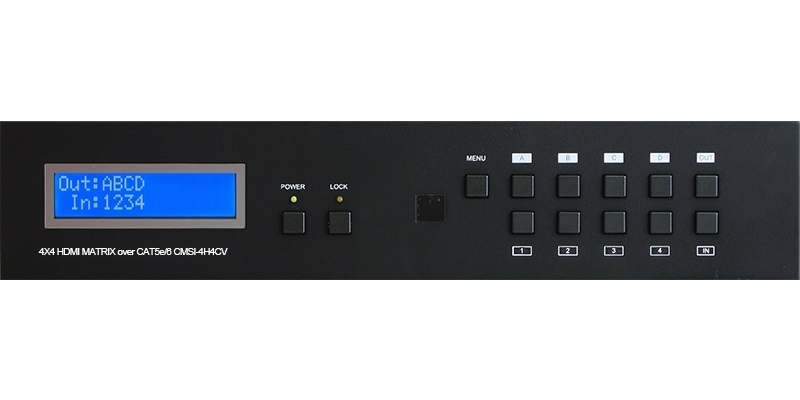

- ЖК-дисплей
- Корпус высотой 2U для установки в 19″ стойку
- Совместимые приемники: CH-501RX, CH-506RX, CH-506RXWP, CH-507RX, CH-507RXBD, CH-507RXWP, CH-507RXWPBD, CH-1109RXC
Сфера применения
-
- Рекламное и презентационное оборудование
- Видеостены
- Системы видеонаблюдения
- Лекционные залы и учебные аудитории

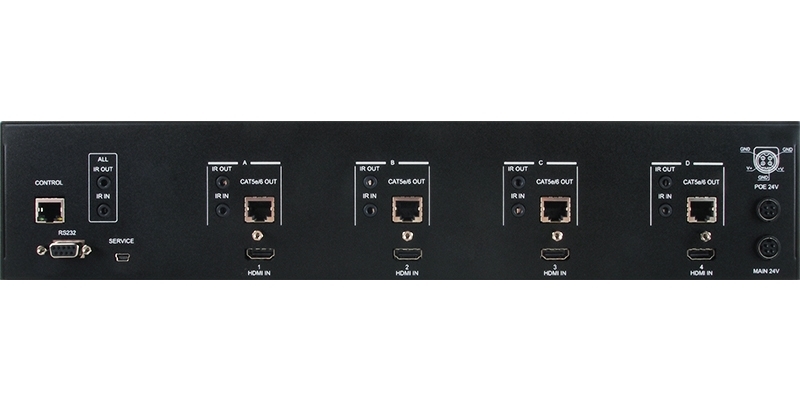

- Входы:
- 4 – HDMI, тип A (розетка)
- 4 – ИК, разъем miniJack 3,5 мм (розетка)
- 1 – ИК (общий), разъем miniJack 3,5 мм (розетка)
- Выходы:
- 4 – витая пара HDBaseT, разъем RJ45 (розетка)
- 4 – ИК, разъем miniJack 3,5 мм (розетка)
- 1 – ИК (общий), разъем miniJack 3,5 мм (розетка)
- Порты:
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, разъем D-Sub DE9 (розетка)
- 1 – USB (сервисный), тип mini-B (розетка)
- Полоса пропускания: 225 МГц
- Пропускная способность: 6,75 Гбит/с (2,25 Гбит/с на канал)
- Максимальное разрешение:
- 1080p
- 1920×1200 (WUXGA)
- Максимальная длина линии HDMI:
- 15 м — 1080p/60 (8 бит)
- 10 м — 1080p/60 (12 бит)
- Частота дискретизации аудио: до 192 кГц
- Несущая частота ИК-сигналов: 30–50 кГц
- Защита от электростатических разрядов:
- ±8 кВ (воздушный разряд)
- ±4 кВ (контактный разряд)
- Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Относительная влажность воздуха: 20…90 % (без конденсации)
- Питание: 24 В, 6,25 А
- Потребляемая мощность:
- 42 Вт — коммутатор
- 27 Вт — питание PoC для приемников
- Габаритные размеры (ШxГxВ): 438 x 255 x 93 мм
- Масса: 4,238 кг
