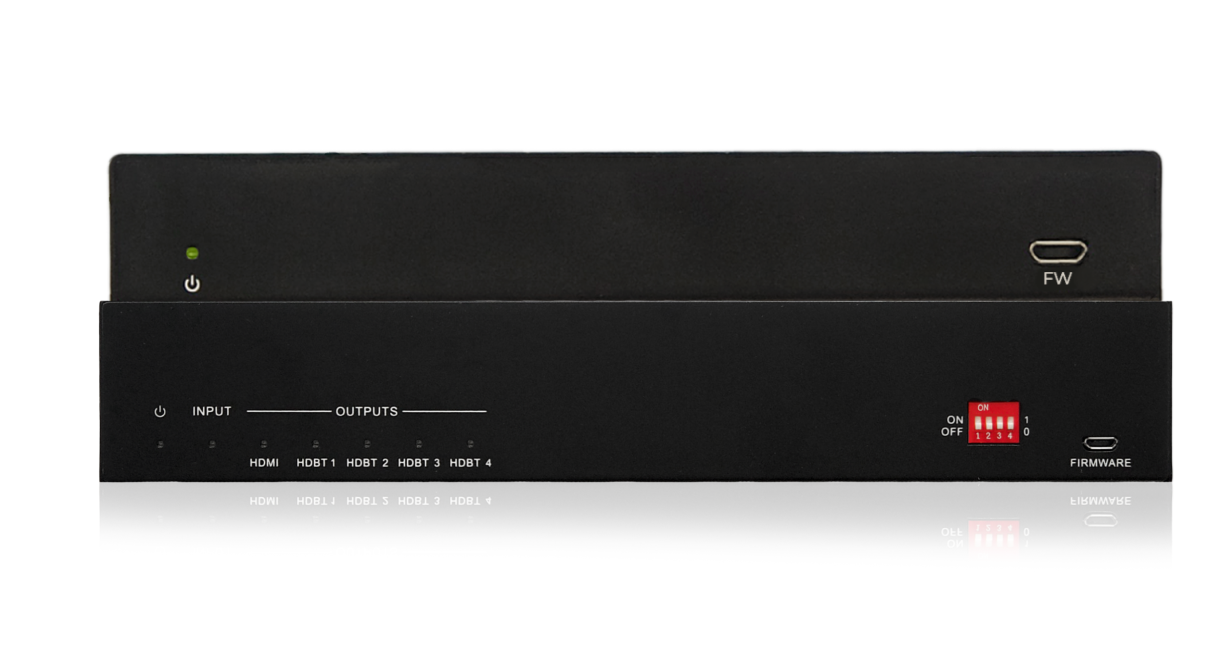

QVS 141T-H2 KIT – комплект из 1:4 сплиттера и четырех приемников сигнала HDMI, передаваемого по кабелю витой пары HDBaseT. Сплиттер оборудован одним входом HDMI, четырьмя выходами HDBaseT, а также одним локальным выходом HDMI. Комплект поддерживает разрешения видео до 4К60 (4:4:4). Соответствие HDCP 2.2. Совместно с видеосигналом по кабелю витой пары передаются также сигналы RS-232 и ИК. Расстояние приема достигает 70 м. Двусторонняя передача питания по протоколу PoC. Управление устройствами осуществляется по RS-232 и ИК.
Автокоммутатор-передатчик

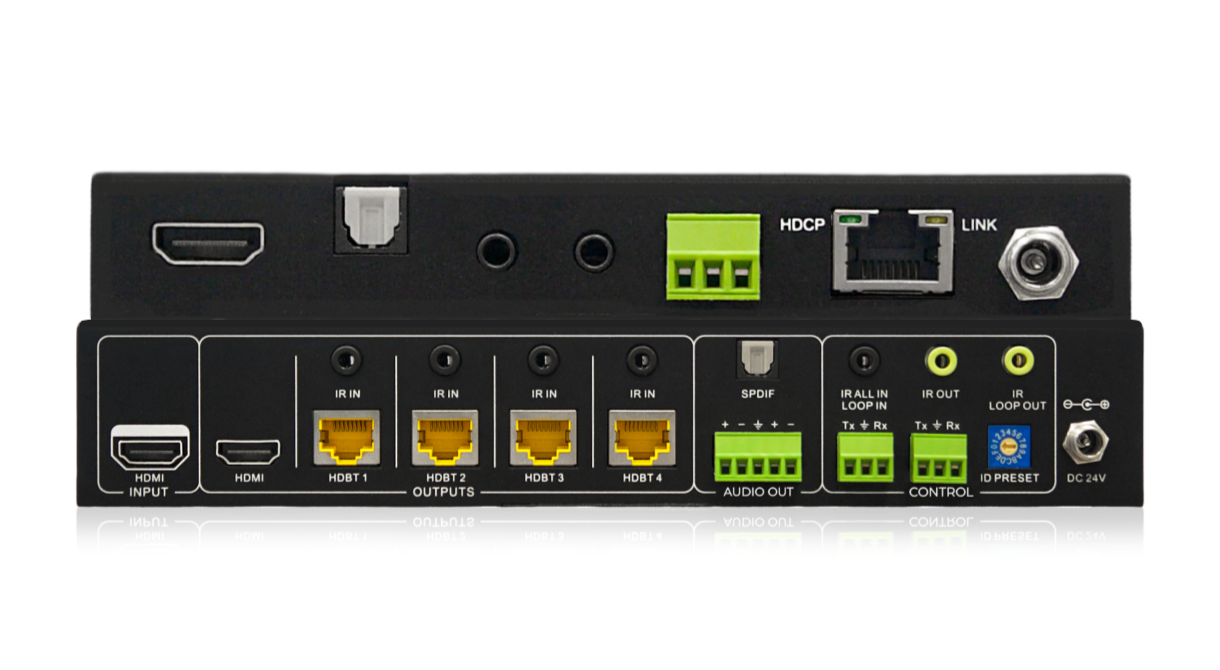

- Входы:
- 1 – HDMI, тип А (розетка)
- 1 – RS-232, клеммный блок
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы:
- 1 – HDMI, тип А (розетка)
- 4 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – балансное аудиостерео, клеммный блок
- 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
- 1 – RS-232, клеммный блок
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- 1 – ИК (loop), разъем miniJack 3,5 мм (розетка)
- Порты:
- 1 – microUSB (обновление прошивки), тип A (розетка)
- Максимальное разрешение:
- входы: вход HDMI: 4К60 (4:4:4)
- выходы: выход HDMI: 4K60
- выход HDBaseT: 4K60 (4:2:0)

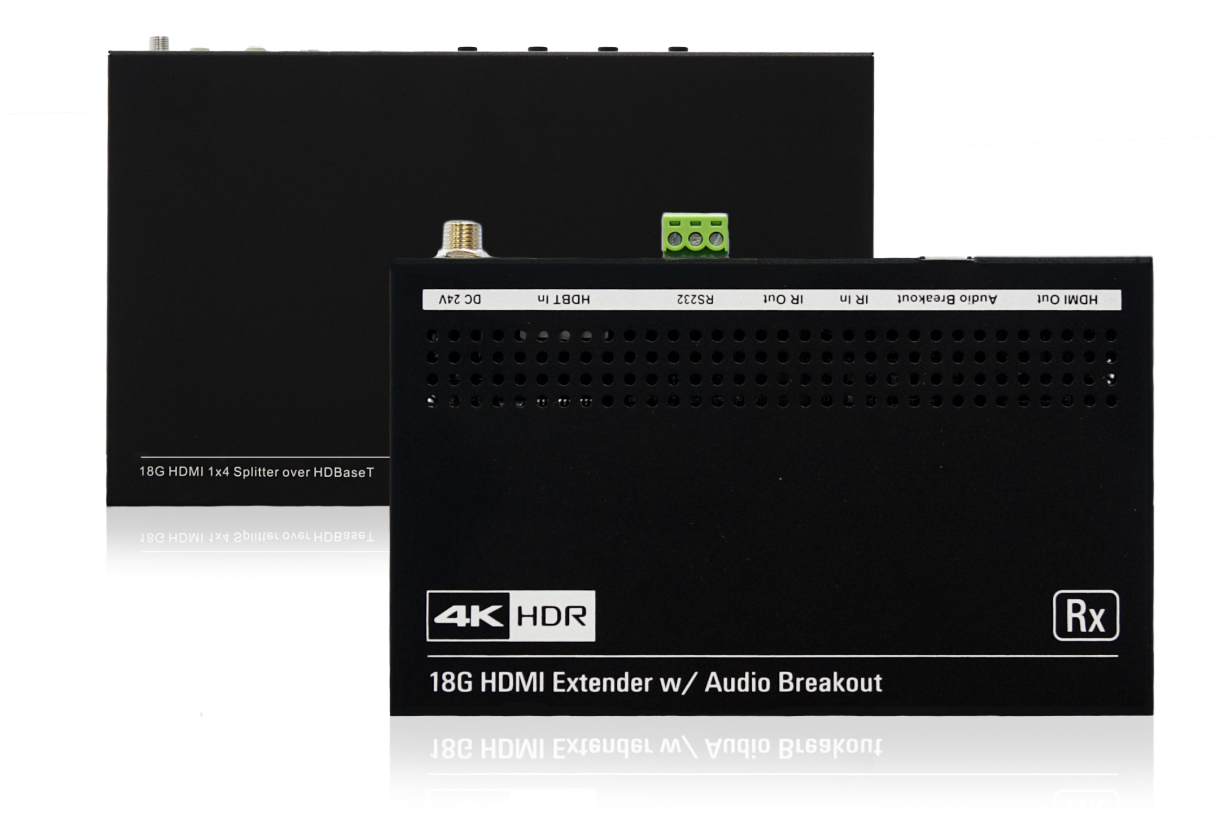

Приемник
- Входы:
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Выходы:
- 1 – HDMI, тип А (розетка)
- 1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
- 1 – ИК, разъем miniJack 3,5 мм (розетка)
- Порты:
- 1 – RS-232, клеммный блок
- Максимальное разрешение:
- вход HDBaseT: 4К60 (4:2:0)
- выход HDMI: 4K60 (4:4:4, 8 бит)
Общие характеристики
- Спецификации HDCP: 2.2
- Кабель для организации линии передачи: витая пара CAT5e/6/7 (U/FTP)
- Удлинение по витой паре: до 40 м – кабель Cat 6a, разрешение 4K60 (4:4:4)
- Охлаждение:
- передатчик: активное
- приемники: пассивное

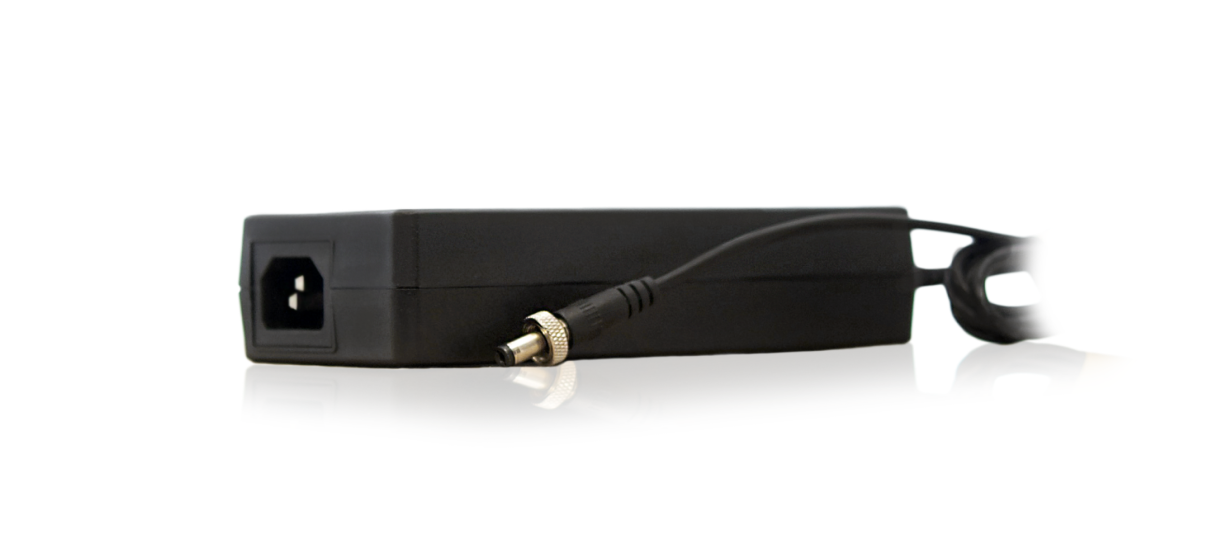

- Питание: двусторонняя передача питания по PoC
