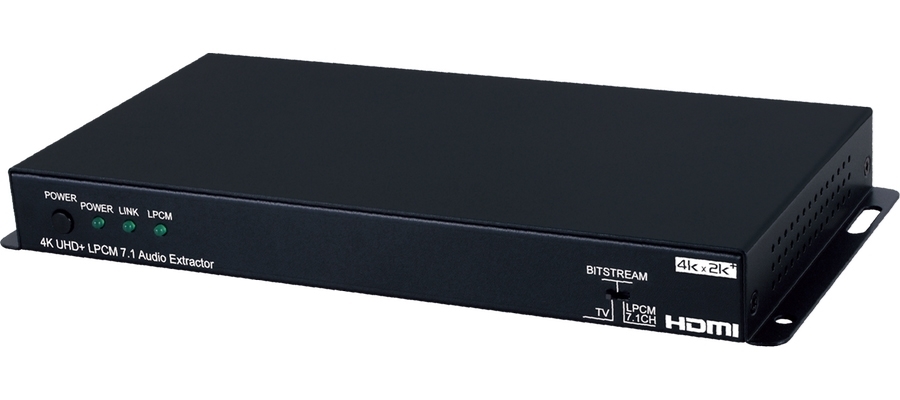

CPLUS-V11PE8 – деэмбеддер многоканального аудиосигнала (8хRCA) и цифрового аудио S/PDIF (TOSLINK) из проходного сигнала HDMI с разрешением до 4096×2160/60, 3D (цветовое пространство YUV 4:4:4) c HDCP 1.4, 2.2, EDID и CEC, полоса пропускания 600 МГц. Поддерживаются форматы эмбеддированного аудио LPCM 7.1 и HD bitstream с частотой дискретизации до 192 кГц. Управление командами RS-232 через виртуальный COM-порт (подключение по USB).
- Пропускная способность интерфейса HDMI — 18 Гбит/с на входе и выходе (600 МГц)
- Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
- Совместим с HDCP 1.4 и 2.2
- Разрешения сигнала — вплоть до 3840×2160/60 (4:4:4, 8 бит) и 4096×2160/60 (4:4:4, 8 бит)
- Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
- Поддерживает сквозную передачу вложенного аудио в форматах LPCM 7.1, Bitstream и HD Bitstream
- Деэмбеддирование до 8 каналов аудио из HDMI
- Аудио LPCM 7.1 конвертируется в многоканальное аналоговое аудио и подается на выход 8xRCA
- Аудио LPCM 2.0 и bitstream подается на выход цифрового аудио S/PDIF (TOSLINK)
- Поддерживается частота дискретизации до 192 кГц для вложенного в HDMI звука и на выходе S/PDIF
- Управление блоком EDID: 2 ячейки памяти для записи пользовательских конфигураций EDID-блока и режим bypass
- Программное обеспечение для EDID-менеджмента (ПК)

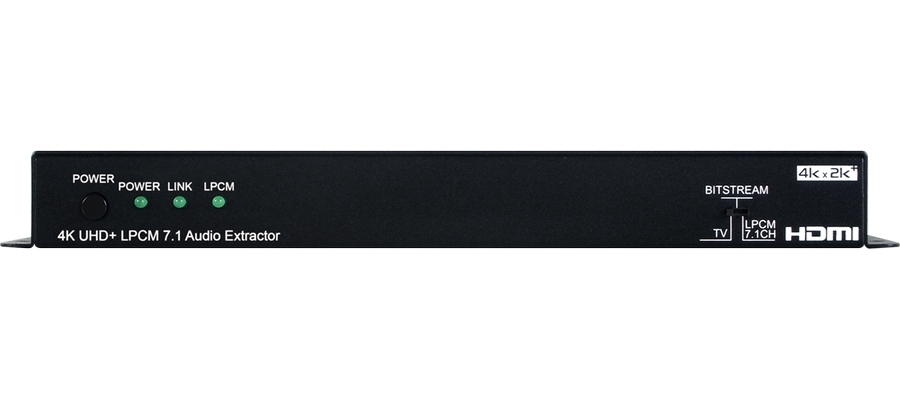

- Переключатель на корпусе для выбора EDID-блока (TV/BITSTREAM/LPCM 7.1CH), передаваемого источнику
- Возможно управление командами интерфейса RS-232 через эмуляцию COM-порта на ПК, подключение по USB
Сфера применения
- Извлечение аудио для трансляции через AV-ресиверы, не оборудованные интерфейсом HDMI, или активные громкоговорители
- Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
- Подключение DVI-дисплеев и аналоговых АС к источнику HDMI
- EDID-менеджмент для сигналов HDMI/DVI

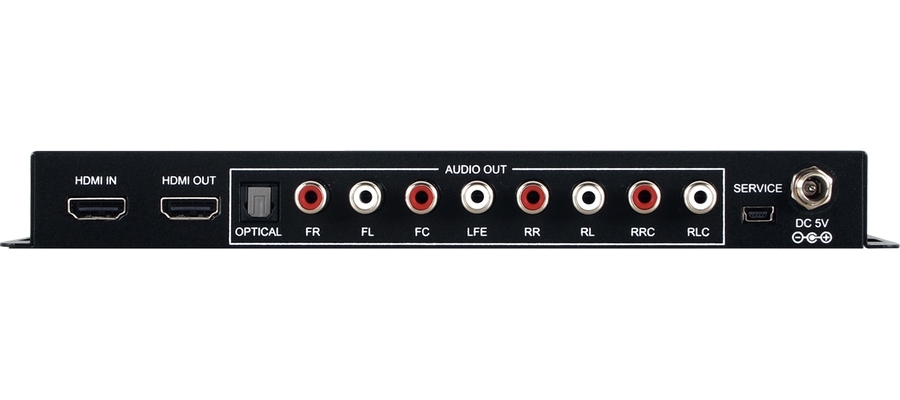

- Входы:
1 – HDMI, тип А (розетка) - Выходы:
1 – HDMI, тип A (розетка)
1 – цифровое аудио S/PDIF, оптический интерфейс TOSLINK (розетка)
1 – многоканальное аудио 7.1, разъемы 8xRCA (розетка) - Порты:
1 – USB (сервисный), тип mini-B (розетка) - Полоса пропускания: 600 МГц
- Пропускная способность: 18 Гбит/с (6 Гбит/с на канал)
- Частота дискретизации аудио: HDMI и оптический выход: до 192 кГц
- Форматы вложенного аудио: LPCM 2/5.1/7.1, Bitstream, HD Bitstream
- Форматы аудио на цифровом выходе: LPCM 2.0, Bitstream
- Форматы аудио на аналоговом выходе:
многоканальный 7.1
небалансное подключение - Максимальная длина линии HDMI:
15 м — 1080p/60 (8 бит)
10 м — 1080p/60 (12 бит) - Индикация: вложенное аудио LPCM, питание, связь
- Материал корпуса: металл
- Цвет корпуса: черный
- Диапазон рабочих температур: 0…+40 °C
- Диапазон температур хранения: −20…+60 °C
- Питание: 5 В, 2,6 А
- Потребляемая мощность: 4,7 Вт
- Габаритные размеры (ШxГxВ): 213,5 x 116,8 x 30 мм
- Масса: 0,618 кг
