QVP SCU42T – комплект из 4×2 матричного автокоммутатора-передатчика и приемника сигналов, передаваемых по кабелю витой пары HDBaseT. Поддерживает разрешения видео до 4К60 (4:4:4). Соответствие HDCP 2.2. Совместно с видеосигналом по кабелю витой пары передаются также сигналы управления, CEC, аудио, USB и Ethernet. Коммутатор оборудован видеовходами HDMI, DisplayPort и USB-C. Приемник может осуществлять деэмбеддирование аудио. Расстояние приема сигнала разрешением 4K60 (4:4:4) по кабелю категории Cat6 достигает 40 м. Управление устройствами осуществляется по RS-232 и с использованием web-интерфейса. Поддержка двусторонней передачи питания по протоколу PoC.

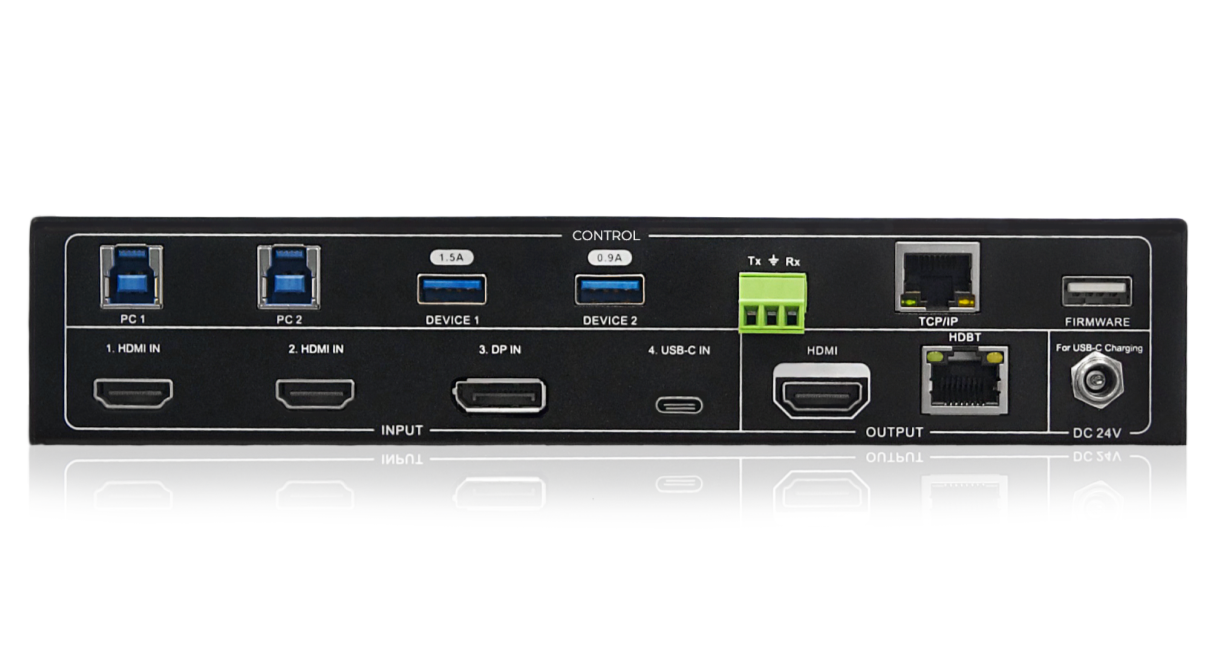

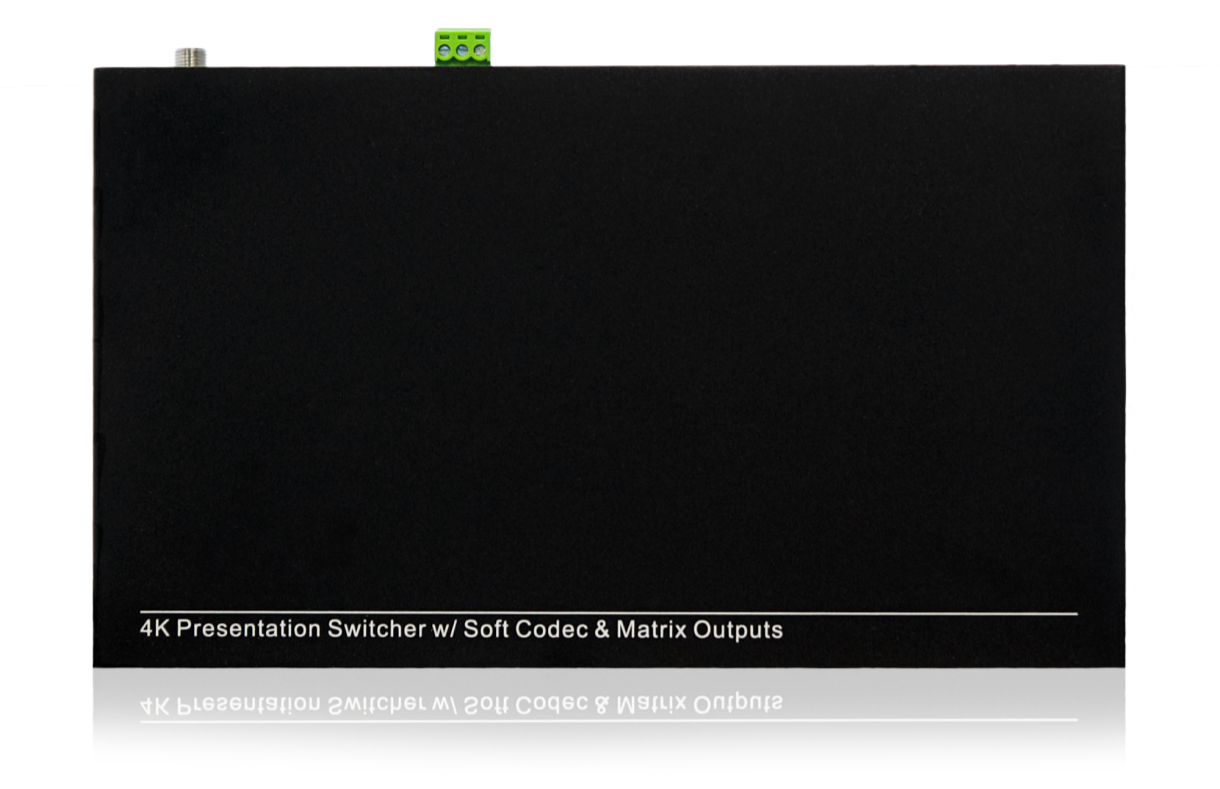

Автокоммутатор-передатчик
Входы
- 2 – HDMI, тип А (розетка)
- 1 – DisplayPort, разъем DP 20-pin (розетка)
- 1 – USB, тип C (розетка)
Выходы
- 1 – HDMI, тип А (розетка)
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
Порты
- 1 – Ethernet, разъем RJ45 (розетка)
- 2 – USB 3.0, тип A (розетка)
- 2 – USB 3.0, тип B (розетка)
- 1 – USB (обновление прошивки), тип A (розетка)
- 1 – RS-232, клеммный блок
Максимальное разрешение:
входы
- вход HDMI: 4К60 (4:4:4, 8 бит)
- вход DisplayPort: 4K60 (4:4:4)
- вход USB-C: 4K30 (4:4:4)
выходы
- выход HDMI: 4K60 (4:4:4)
- выход HDBaseT: 4K60 (4:2:0)

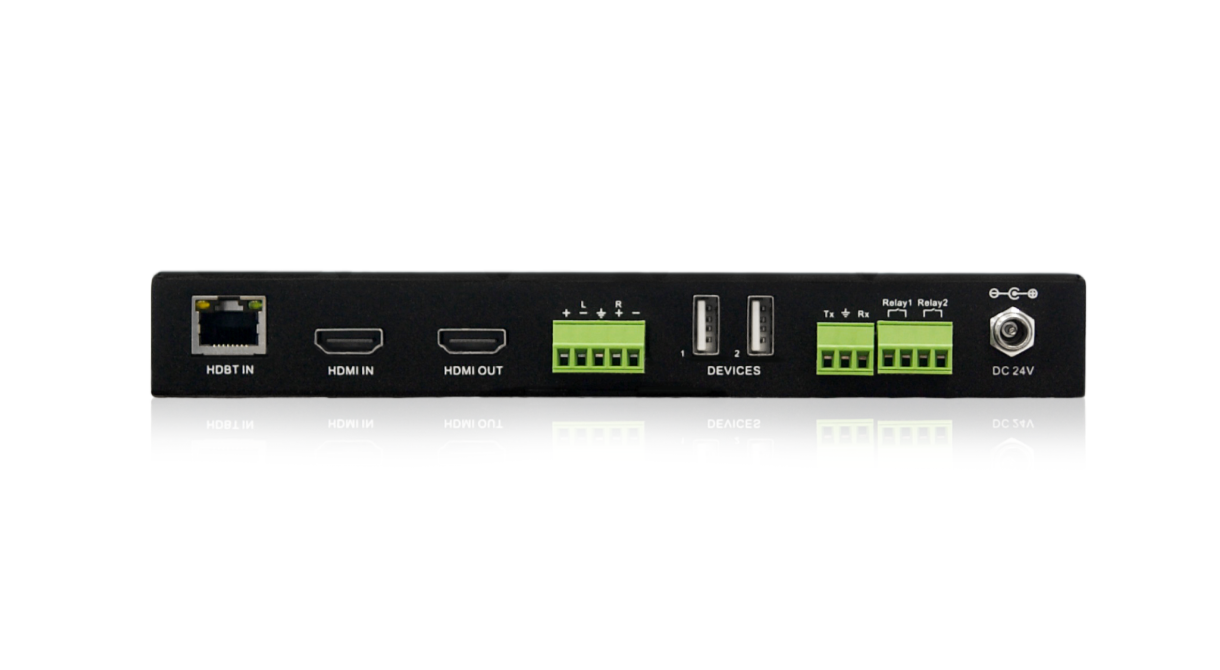

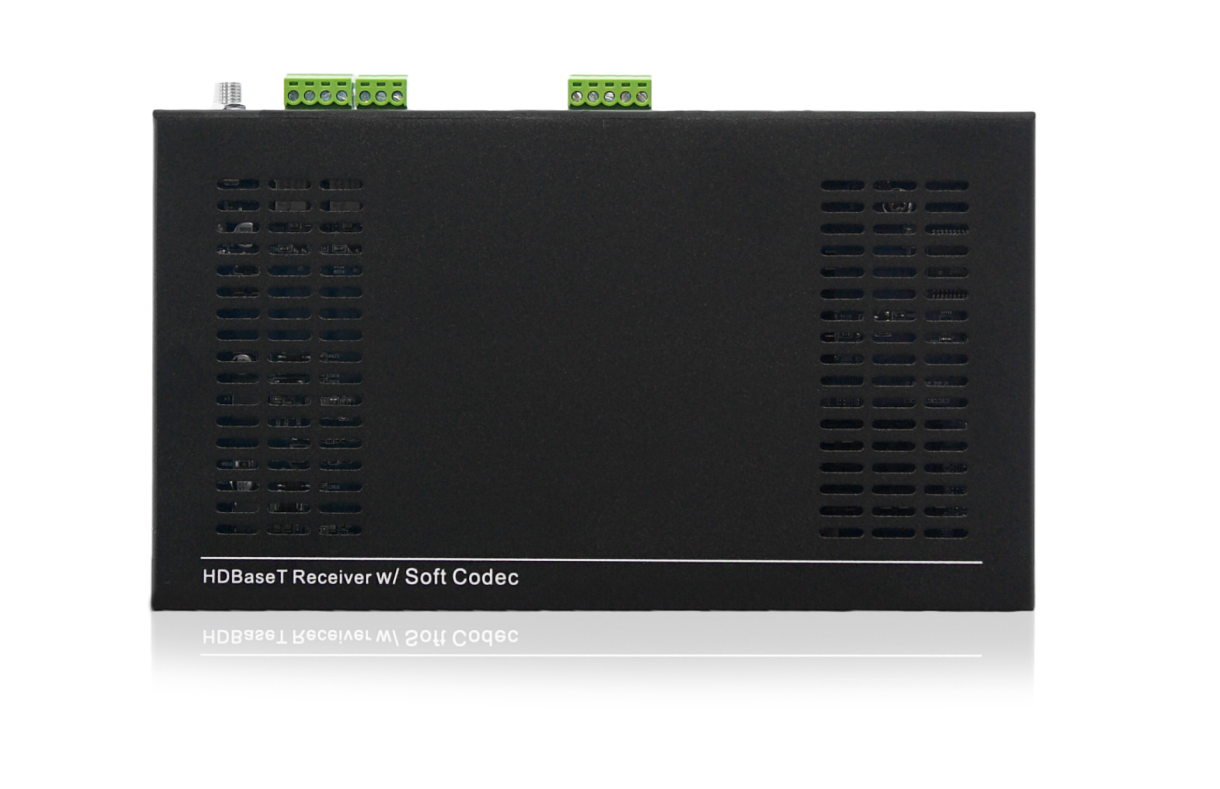

Приемник
Входы
- 1 – HDMI, тип А (розетка)
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
Выходы
- 1 – HDMI, тип А (розетка)
- 1 – стереоаудио (деэмбеддированное аудио), клеммный блок
Порты
- 2 – USB 2.0, тип A (розетка)
- 1 – microUSB (обновление прошивки), тип A (розетка)
- 1 – RS-232, клеммный блок
- 1 – релейный, клеммный блок
Максимальное разрешение:
входы
- вход HDMI: 4К60 (4:4:4, 8 бит)
- вход HDBaseT: 4K60 (4:2:0)
выходы
- выход HDMI: 4K60 (4:4:4)
Общие характеристики
Спецификации HDCP: 2.2
Кабель для организации линии передачи: витая пара CAT6 (U/FTP)
Удлинение по витой паре: до 40 м (при разрешении 4К60)
Охлаждение: пассивное
Питание: передача питания по PoC от приемника к передатчику
