QVP VP42T-KVM – комплект из 4×2 бесподрывного матричного KVM-коммутатора и приемника сигналов, передаваемых по кабелю витой пары HDBaseT. Коммутатор также выполняет роль мультивьювера, оборудован входами 2xHDMI и 2xUSB-C. Устройства поддерживают HDBaseT 3.0, разрешения видео до 4К60 (4:4:4). Соответствие HDCP 2.2. Совместно с видеосигналом по кабелю витой пары передаются также сигналы USB, RS-232, CEC, Ethernet. Может осуществлять эмбеддирование и деэмбеддирование аудио. Расстояние приема по кабелю категории Cat6a достигает 100 м. Управление устройствами осуществляется по RS-232 и с использованием web-интерфейса. Двусторонняя передача питания по протоколу PoC.
- 12 настроек окон в режиме мультивьювера
- Web-интерфейс позволяет независимо настраивать разрешение на каждом выходе, от 1360х768 до 4K@60
- Независимая коммутация аудиосигналов
Автокоммутатор-передатчик
- Входы:
- 2 – HDMI, тип А (розетка)
- 2 – USB, тип C (розетка)
- 1 – линейный: небалансное аудио, разъем miniJack 3,5 мм (розетка)
- 1 – линейный: небалансное аудио (MIX), клеммный блок
- 1 – микрофонный, клеммный блок
- Выходы:
- 1 – HDMI, тип А (розетка)
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- 1 – аналоговое аудиостерео (деэмбеддирование), клеммный блок

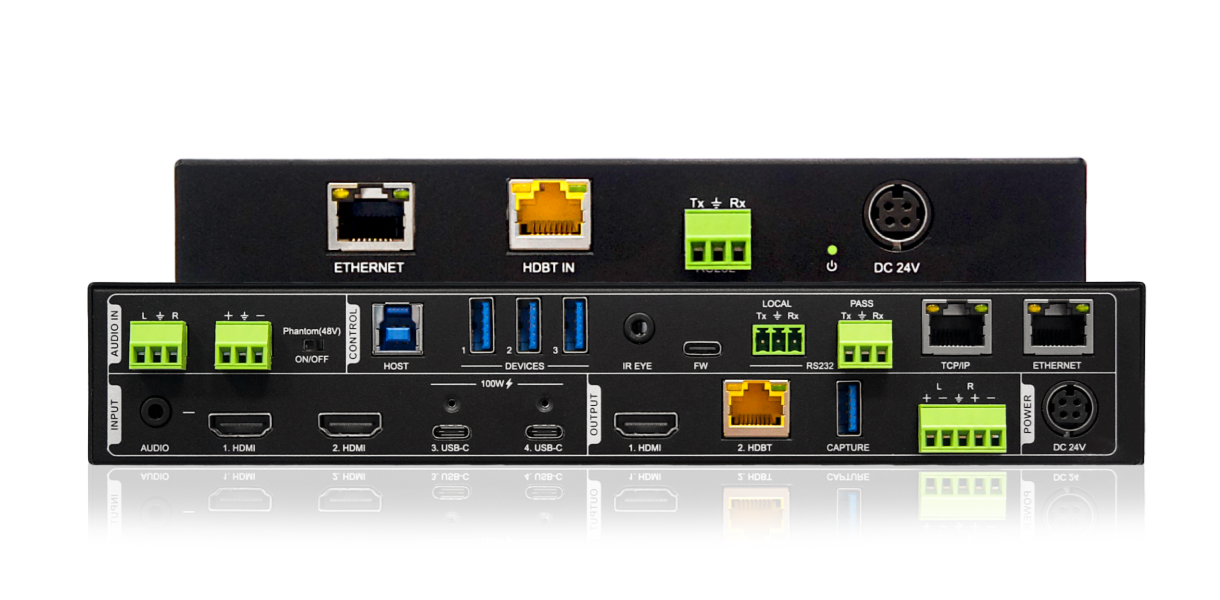

- Порты:
- 1 – Ethernet (управление), разъем RJ45 (розетка)
- 1 – Ethernet (передача команд по HDBaseT), разъем RJ45 (розетка)
- 1 – USB 3.0 (видеозахват), тип A (розетка)
- 3 – USB 2.0, тип A (розетка)
- 1 – USB 3.0, тип B (розетка)
- 1 – USB (обновление прошивки), тип C (розетка)
- 1 – RS-232 (управление), клеммный блок
- 1 – RS-232 (передача команд по HDBaseT), клеммный блок
- Максимальное разрешение:
- вход HDMI: 4К60
- вход USB-C: 4K30
- выход HDMI: 4K60 (4:4:4)
- выход HDBaseT: 4K60 (4:2:0)
- Фантомное питание: 48 В (на микрофонном входе)

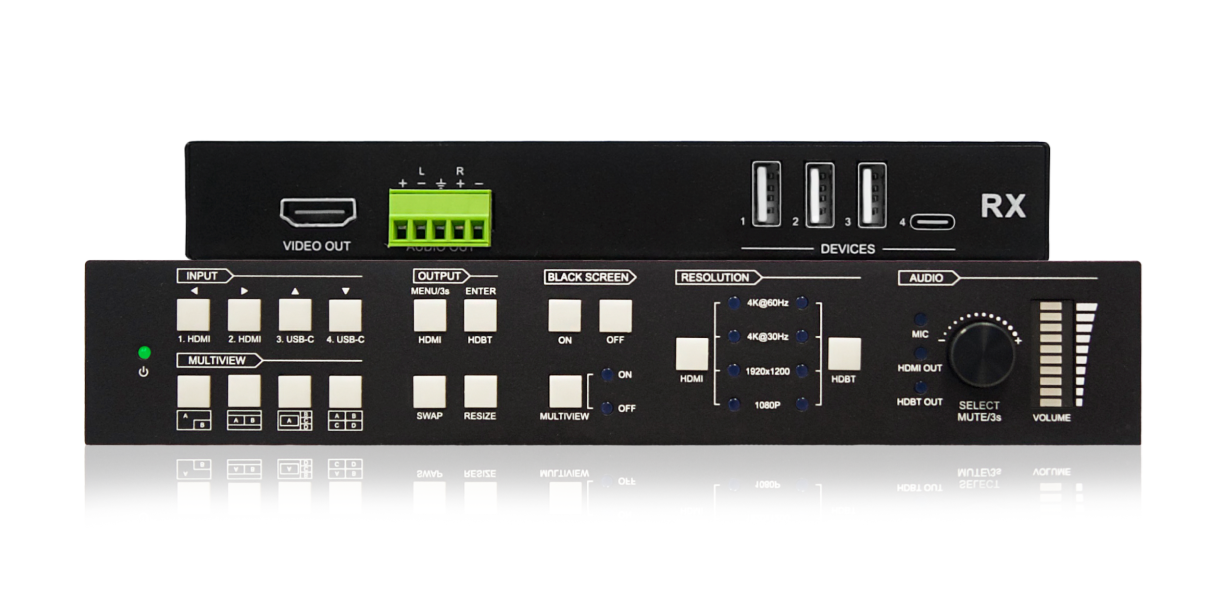

Приемник
- Входы:
- 1 – витая пара HDBaseT, разъем RJ45 (розетка)
- Выходы:
- 1 – HDMI, тип А (розетка)
- 1 – акустический (деэмбеддированное аудио), клеммный блок
- Порты:
- 3 – USB 2.0, тип A (розетка)
- 1 – USB 3.0, тип C (розетка)
- 1 – Ethernet, разъем RJ45 (розетка)
- 1 – RS-232, клеммный блок
- Максимальное разрешение: выход HDMI: 4K60 (4:4:4)
Общие характеристики
- Спецификации HDCP: 2.2
- Спецификации HDBaseT: 3.0
- Кабель для организации линии передачи: витая пара CAT6a (U/FTP)
- Удлинение по витой паре: до 100 м
- Охлаждение:
- передатчик: активное
- приемник: пассивное

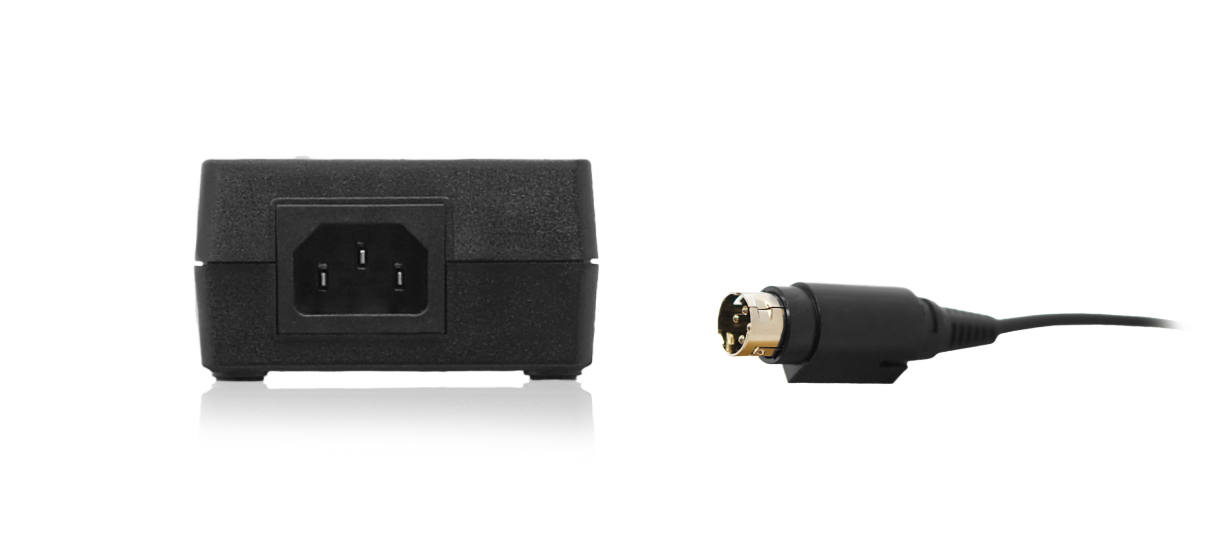

- Питание: двусторонняя передача питания по PoC
